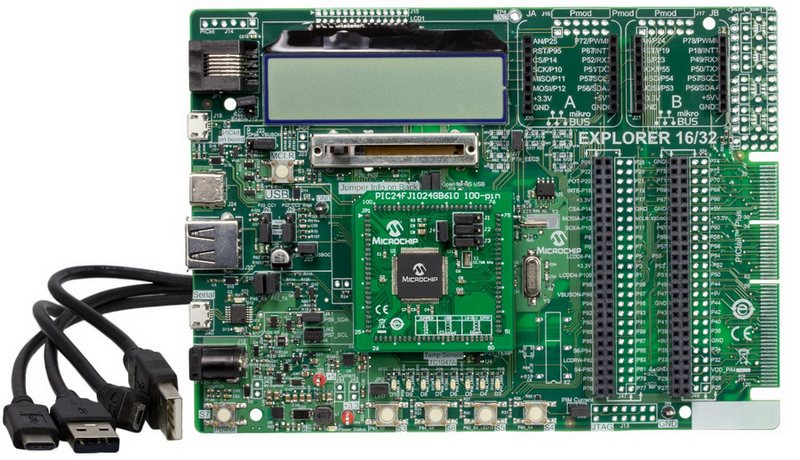

Данная плата вышла не смену классической отладочной плате Explorer 16 и снабжена двумя каналами интерфейса mikroBUS, который позволяет подключать платы расширения, разработанные компанией mikroElectronika, портами USB, ЖК индикатором, преобразователем USB-UART/I2C, прецизионным датчиком температуры, пользовательскими кнопками и светодиодами.

Отладочная плата Explorer 16/32 служит универсальной платформой для разработки проектов на 16-разрядных микроконтроллерах семейства PIC24/dsPIC33 и 32-разрядных микроконтроллерах семейства PIC32 посредством подключаемых процессорных модулей (PIM) в 100-выводном форм-факторе. Данная плата поставляется без процесорного модуля, если пользователю необходимо готовый набор, то стоит обратить внимание на отладочный набор Explorer 16/32 Development Kit (DM240001-3) с процесорным модулем MA240023.

Особенностью платы является интегрированный программатор/отладчик PICkit и поддержка интерфейсов для подключения MPLAB ICD 3, MPLAB REAL ICE, PICkit 3. Explorer 16/32 обратно совместима с классической отладочной платой Explorer 16, поэтому пользователи могут использовать существующие коды, библиотеки, процессорные модули, платы расширения PICtail Plus с боковым разъемом PICtail Plus. Платы расширения с вертикальным разъемом могут подключаться к Explorer 16/32 посредством дополнительного адаптера PICtail Plus Expansion Board.

Для пользователей доступны техническая документация, руководство пользователя и примеры приложений.

Отличительные особенности:

• универсальная отладочная плата для разработки и отладки приложений на 16- и 32-разрядных микроконтроллерах PIC;
• сокет для 100-выводных процессорных модулей, поддержка широкого спектра микроконтроллеров и цифровых сигнальных контролеров dsPIC;
• в омплекте процессорный модуль на микроконтроллере PIC24FJ1024GB610:
  • модифицированная гарвардская архитектура, рабочая частота до 32 МГц;
  • технология сверхнизкого энергопотребления nanoWatt XLP;
  • 1 Мбайт встроенной Flash-памяти программ;
  • 32 КБайт SRAM;
  • область Flash-памяти разбита на два раздела:
  • возможность хранения двух приложений, включая загрузчик;
  • возможность динамического переключения между активными разделами;
  • поддержка самопрограммирования под управлением программы;
  • возможность одновременно программировать один раздел и выполнять программный код из другого;
  • интерфейс USB 2.0 OTG;
  • аналоговая периферия:
  • модуль измерения времени заряда (измерение емкости, измерение времени с типовым разрешением 100 пс, встроенный источник опорного напряжения);
  • многоканальный 12-битный АЦП (до 24 каналов);
  • три аналоговых rail-to-rail компаратора с расширенным функционалом;
  • интерфейс внутрисхемного программирования (ICSP), интерфейс внутрисхемной отладки;
  • программируемый уровень BOR, программируемый уровень LVD;
  • конфигурируемый сторожевой таймер;
  • несколько режимов работы с пониженным энергопотреблением;
  • встроенный регулятор напряжения 1.8 В;
  • подсистема мониторинга тактовой частоты;
  • рабочее напряжение: 2.0 В – 3.6 В;
• интегрированный программатор/отладчик PICkit;
• дополнительные интерфейсы для подключения MPLAB ICD 3, MPLAB REAL ICE, PICkit 3;
• интегрированный адаптер USB - UART/I2C;
• интерфейс USB Type-C (host/device) и USB Type-A для поддержки микроконтроллеров с интегрированным USB интерфейсом;
• символьный двухстрочный ЖК индикатор;
• прецизионный датчик температуры TC1046A;
• установлена микросхема памяти EEPROM 24LC256;
• 8 пользовательских светодиодов, 4 кнопки, потенциометр;
• поддержка интерфейсов расширения PICtail Plus, mikroElectonika mikroBUS, Digilent Pmod;
• питание от USB или от внешнего источника.

Основные параметры

Комплектация:

1. Отладочная плата Explorer 16/32
