Оценочная плата Starterkit.ru SK-LPC-S3E

Плата позволяет создавать любые новые периферийные модули (например модуль арифметики с плавающей точкой и т.п.) размещая их в FPGA, так же к FPGA подключена SDRAM 8-32 МБайт, что может существенно расширить горизонты встраиваемого приложения.

Купить SK-LPC-S3E на РадиоЛоцман.Цены
T-electron Россия и страны СНГ	SK-LPC-S3E Starterkit.ru	по запросу

Подробное описание

В ближайших планах выпустить дополнение (небольшая внешняя плата подключаемая через разъем I/O) на котором будут размещаться чипы для оцифровки видеосигнала и LVDS сериализатор, что позволит подключить плату к ЖКИ монитору или, например, превратить ее в WEB-камеру. Так же, в планах, создать шаблон MicroBlaze (синтезируемый процесор размещаемый в FPGA) + ОС uClinux.

Основа платы - микроконтроллер фирмы NXP LPC2378, это новое семейство ARM7 микроконтроллеров этой фирмы с широчайшим набором внутренней периферии: Ethernet, USB, CAN, RS232, SPI, I2C ... Выбор этого контроллера не случаен, некоторые архитектурные особенности качественно выделяют его среди своих конкурентов:

Частота работы ядра 72 МГц
Внутренние шины и их мосты построены таким образом чтобы транзакции быстродействующей периферии (Ethernet, USB) в наименьшей степени влияли на производительность всей системы.
Производительность выполнения кода из внутренней флэш-памяти соизмерима с производительностью выполнения кода из внутренней статической памяти (это возможность относится ко всем ARM7 микроконтроллерам NXP).
Поддержка SD-карт в "нормальном" режиме (не SPI), что обеспечит наибольшую производительность транзакций.

FPGA фирмы Xilinx Spartan3E, это относительно новая ветвь семейства Spartan3, отличительной особенностью является более низкая стоимость, а так же возможность загрузки конфигурации из широко распространенных Flash-ПЗУ с последовательным интерфейсом SPI (нпрример AT45).

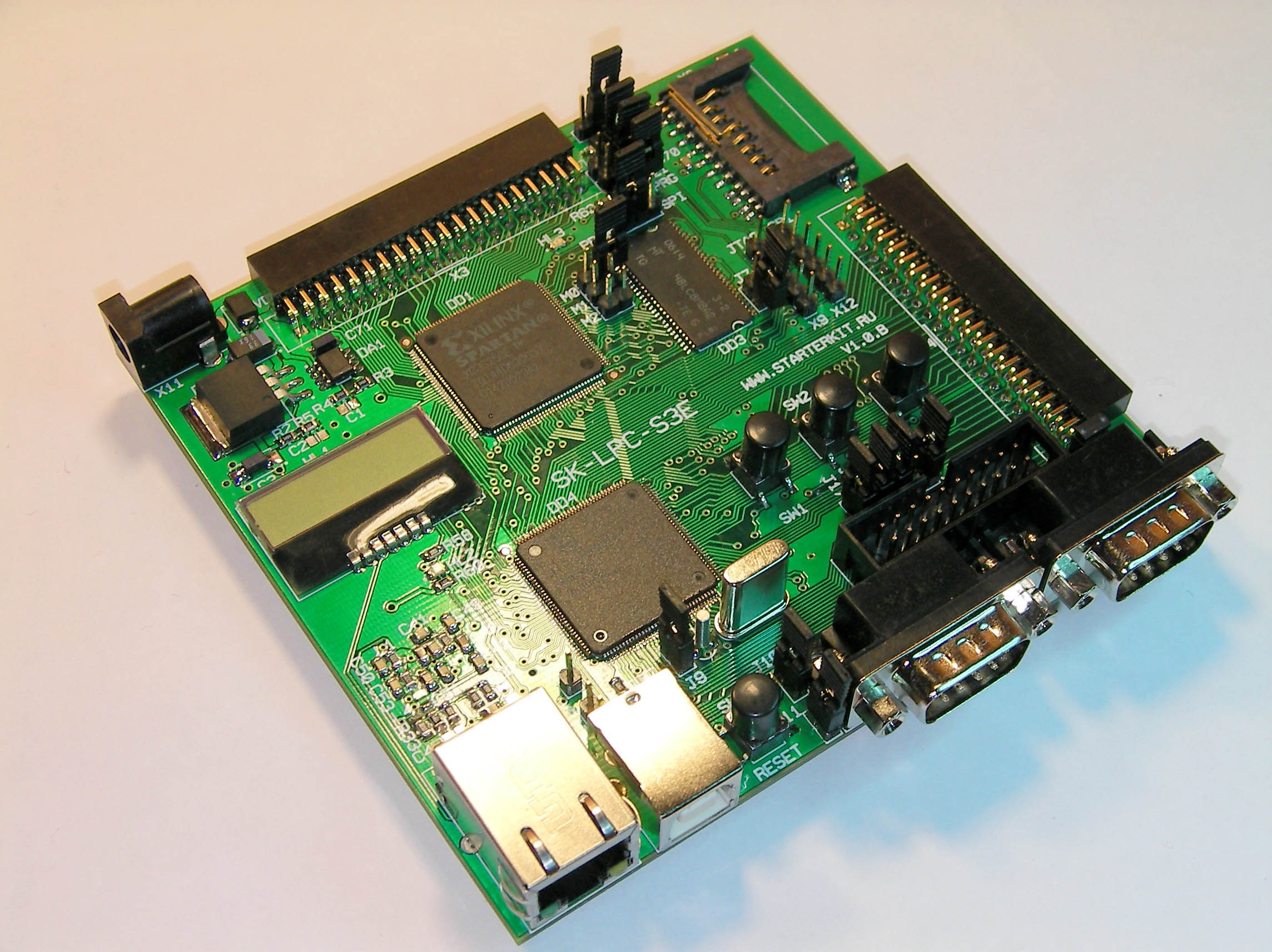

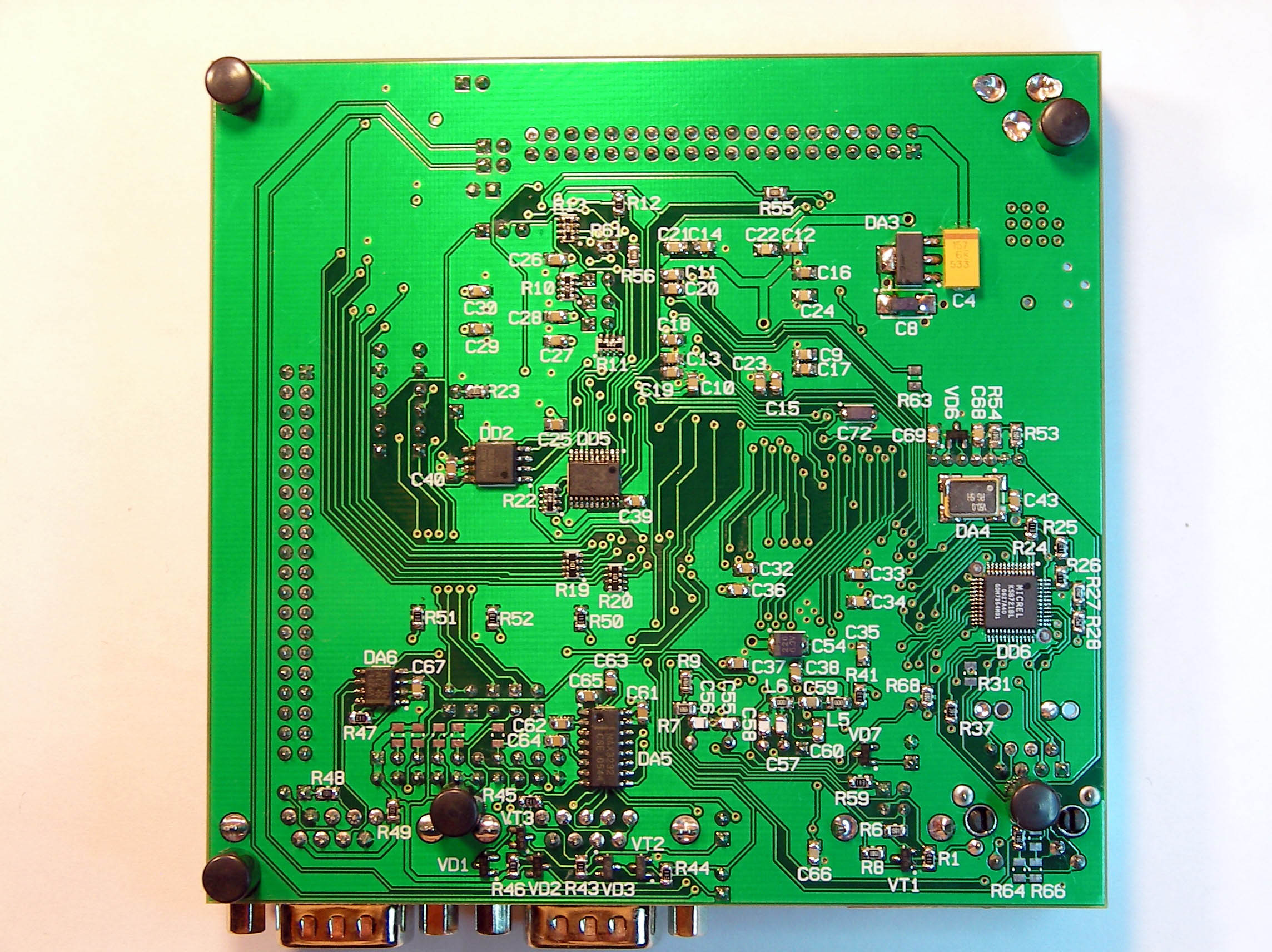

SK-LPC-S3E - внешний вид, щелкните чтобы увеличить

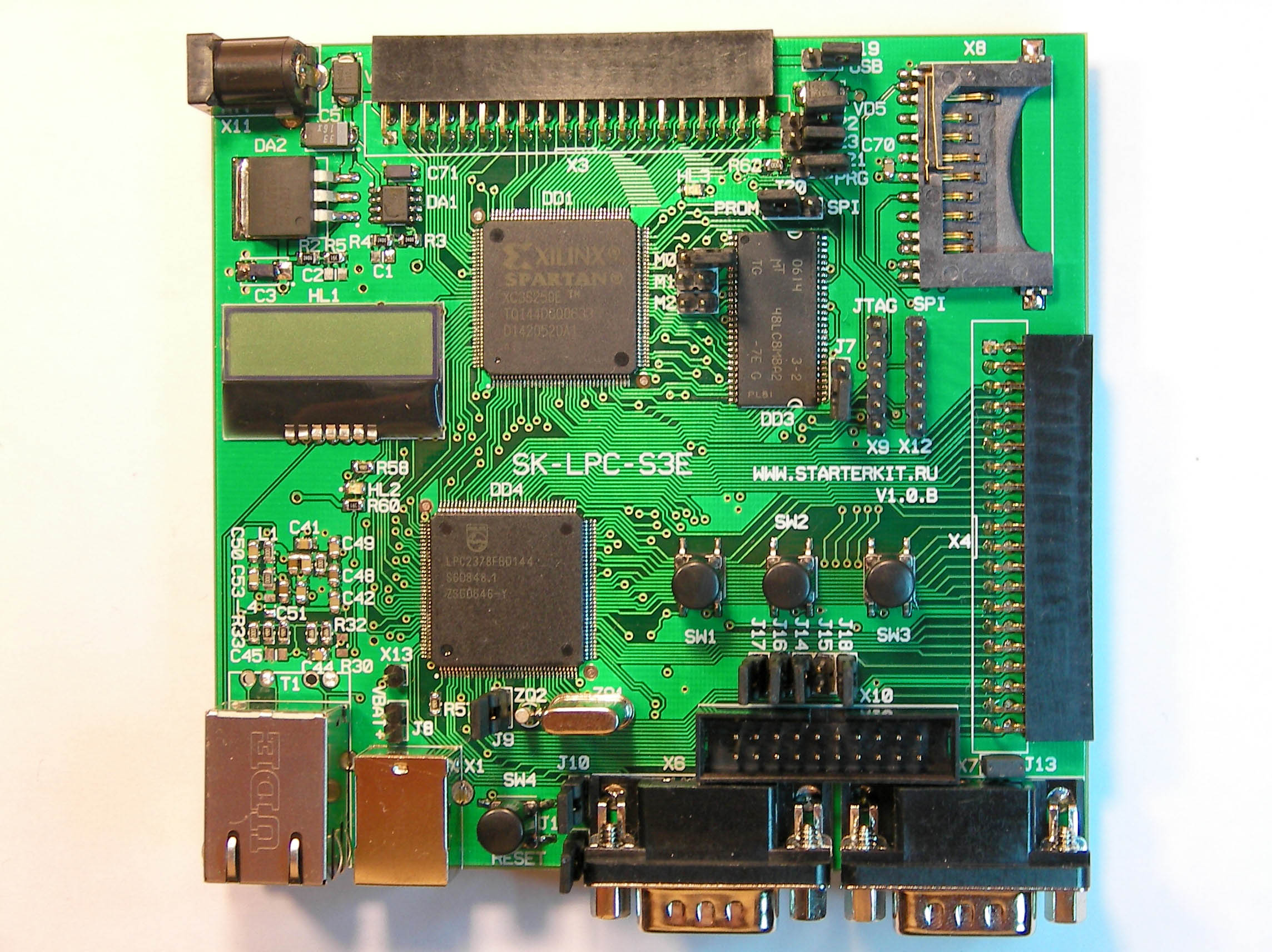

SK-LPC-S3E, внешний вид, верхняя сторона

нажмите для увеличения

Подключенная периферия

Внешнее динамическое ОЗУ 8 МБайт, подключена к FPGA.
Ethernet 10/100M PHY - KS8721B, тип интерфейса - RMII.
USB2.0-full speed, функция (подчиненный).
CAN PHY.
RS232 приемопередатчик.
LCD, (Ampire) TIC48 - недорогой графический ЖКИ 128 х 32 точки, интерфейс I2C, внутренний контроллер PCF8531.
36 линий PIO микроконтроллера, 37 линий PIO FPGA.

Система питания

Плата содержит линейные LowDrop стабилизаторы, позволяющие запитывать ее от 5 В.

Программирование/отладка

Стандартный 20-ти выводной разъем для подключения JTAG программатора/отладчика LPC2378.
Загрузка через серийный порт, для LPC2378 .
6-ти контактный разъем для подключения JTAG программатора FPGA/PROM.
6-ти контактный разъем для подключения JTAG программатора для программирования SPI конфигурационной Flash-ПЗУ.
Возможность выбора источника конфигурирования FPGA (с помощью джамперов), Xilinx PROM или Atmel AT45.
Имеется возможность (с помощью джемперов) объединить обе JTAG цепи в одну. В результате, для программирования достаточно одного программатора.

Демо и приложения

Скоро. Пример использования SDRAM подключенной к FPGA как внешней памяти LPC2378.
NicheLite - ОС со встроенным TCP/IP стеком.
EasyWeb - WEB сервер, ничего лишнего (15 Кбайт)
Тест взаимодействия LPC <-> FPGA через интерфейст внешней памяти LPC.
Тест работы MicroBlaze - синтезируемый процессор размещаемый в FPGA.
Тест CAN.
Проект виртуального COM порта через USB.

Комплектация поставки

SK-LPC-S3E, кабель для подключения к COM порту, диск с материалами и исходными текстами тестов и демо.
