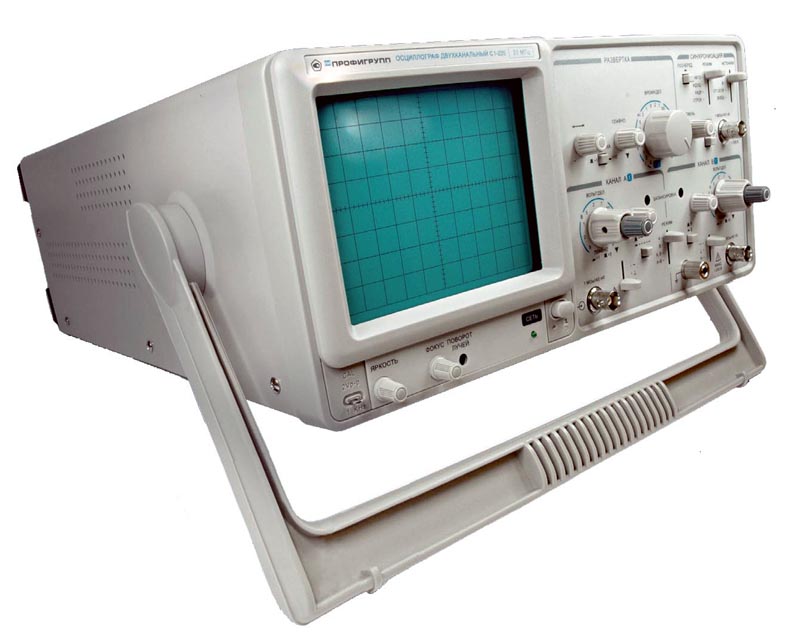

Осциллограф Профигрупп С1-220
Основные особенности осциллографа С1-220:
2 канала , Полоса пропускания 20 МГц , Дисплей лучевая трубка | |||
Осциллограф С1-220 (2847) | по запросу |
Подробное описание
- 2 канала
- Полоса пропускания 0…20 МГц
- Высокая чувствительность (1 мВ/дел.)
- ТВ синхронизация
- Модуляция яркости луча (Z-вход)
- Выход канала А
- Встроенный калибратор
- Высокая надежность
- Лучшее соотношение цены и качества
Технические характеристики С1-220
Параметры |
Значения |
||
Канал |
Полоса пропускания |
Основная |
0 … 20 МГц |
При усилении ×5 |
0 … 7 МГц |
||
Коэффициент отклонения (Коткл.) |
5 мВ/дел. … 5 В/дел. (шаг 1-2-5), усиление ×5 |
||
Погрешность |
Основная |
±3% |
|
При усилении ×5 |
±5% |
||
Регулировка Коткл. |
Плавное перекрытие в 2.5 раза |
||
Время нарастания |
Основная |
≤ 17.5 нс |
|
При усилении ×5 |
≤ 50 нс |
||
Входной импеданс |
1 МОм || 45 пФ |
||
Максимальное входное напряжение |
300 В (DC+AС пик., до 1 кГц) |
||
Режимы работы |
Канал А, канал В, канал В инвертированный, |
||
Выход канала А |
≥ 20 мВ/дел на 50 Ом |
||
Канал |
Коэффициент развертки (Кразв.) |
0.2 мкс/дел. … 0.5 с/дел (шаг 1-2-5), растяжка ×10 |
|
Погрешность |
Без растяжки |
±3% |
|
С растяжкой ×10 |
±5% |
||
Регулировка Кразв. |
Плавное перекрытие в 2.5 раза |
||
Синхронизация |
Источники синхронизации |
Автовыбор, канал А, канал В, сеть, внешний |
|
Режимы запуска развертки |
Автоколебательный, ждущий, ТВ (кадр, строка) |
||
Уровень внешней синхронизации |
До 300 В (DC+AC пик., до 1 кГц) |
||
Вход внешней синхронизации |
1 МОм || 45 пФ |
||
Режим X-Y |
Полоса пропускания |
0 … 500 кГц (–3 дБ) |
|
Коэффициент отклонения |
5 мВ/дел. … 5 В/дел. |
||
Погрешность |
±4% |
||
Разность фаз X-Y |
≤ 3° в диапазоне 0…50 кГц |
||
Z-вход |
Частотный диапазон |
0 … 2 МГц |
|
Диапазон напряжения |
0 … 5 В (макс. до 30 В DC+AC пик., до 1 кГц) |
||
Входное сопротивление |
47 кОм |
||
ЭЛТ |
Размер экрана |
8 × 10 дел. (1 дел. = 10 мм) |
|
Напряжение ускорения |
2 кВ |
||
Общие данные |
Напряжение питания |
230 В ±15%, 50 / 60 Гц |
|
Потребляемая мощность |
45 В·А |
||
Габаритные размеры |
350 × 190 ×460 мм |
||
Масса |
8.0 кг |
||
Комплект поставки |
Шнур питания (1), делитель 1:1 / 1:10 (2) |
Варианты написания:
С1220, С1 220
