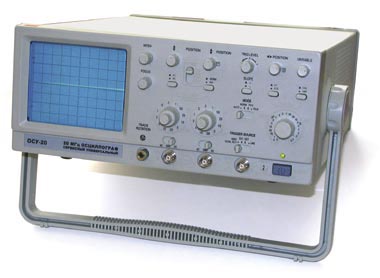

Осциллограф MCP ОСУ-20

Характеристики

Параметры

Значения

Канал вертикального
отклонения

Полоса пропускания
(–3 дБ)

Открытый вход

0 … 20 МГц

Закрытый вход

10 Гц … 20 МГц

Усиление ×5

0 … 10 МГц

Коэффициент отклонения (Коткп)

5 мВ/дел … 20 В/дел (шаг 1-2-5),
усиление ×5 (только канал 1)

Максимальная чувствительность

1 мВ/дел.

при усилении ×5 (только канал 1)

Погрешность установки Коткп

±3% (±5% при усилении ×5)

Регулировка Коткп

Плавное перекрытие в 2.5 раза

Время нарастания

≤ 17.5 нс

Входной импеданс

1 МОм ±3% / 30 пФ ±5 пФ

Максимальное входное напряжение

400 В (DC + АСПИК)

Вход усилителя

Открытый (DC), закрытый (АС), заземленный (GND)

Режимы работы

Канал 1, канал 2, канал 2 инвертированный,
каналы 1+2, каналы 1 и 2 прерывисто или поочередно

Выход канала 1

25 мВ/дел на 50 Ом; 20 Гц … 10 МГц (–3 дБ)

Канал горизонтального
отклонения

Коэффициент развертки (Kразв)

0.2 мкс/дел … 0.2 с/дел (шаг 1-2-5). растяжка ×10

Максимальная скорость развертки

20 нс/дел. при растяжке ×10

Погрешность установки Kразв

±3% (±5% при растяжке ×10)

Синхронизация

Источники синхронизации

Поочередно КАН1 и КАН2, КАН1, сеть, внешний

Режимы запуска развертки

Автоколебательный, ждущий, ТВ (кадр, строка)

Фильтры синхронизации

Связь по переменному току

Чувствительность

Внутренняя

0.5 дел. (20 Гц … 2 МГц);
1.5 дел. (2 … 20 МГц)

Внешняя

0.2 В пик-пик (< 2 МГц);
0.8 В пик-пик (> 2 МГц)

ТВ

1 дел. (внутр.);
1 В пик-пик (внеш.)

Уровень внеш. синхронизации

До 400 В

Вход внешней синхронизации

1 МОм ±3% / 25 пФ ±5 пФ

X-Y вход

Вход

X - канал 1; Y - канал 2

Полоса пропускания (–3 дБ)

0 … 500 кГц

Коэффициент отклонения

Вход X: 5 мВ/дел … 20 В/дел (±5%)

Разность фаз усилителей X, Y

≤ 3° в диапазоне 0 … 50 кГц

Z-вход

Частотный диапазон

0 … 2 МГц

Входной уровень

5 В пик-пик (сигнал отрицательной полярности
усиливает свечение)

Максимальное входное напряжение

30 В (DC + AC пик)

Входное сопротивление

20 … 30 кОм

Калибратор

Форма сигнала

Меандр

Частота сигнала калибровки

1 кГц ±2%

Уровень сигнала калибровки

0.5 В пик-пик ±2%

ЭЛТ

Размер экрана

Диагональ 15.2 см;
площадь 8×10 дел. (1 дел. = 10 мм)

Ускоряющее напряжение

1.9 кВ

Регулировки

Яркость, фокусировка,
горизонтальное положение луча

Общие данные

Напряжение питания

115 / 230 В ±15%, 50/60 Гц

Потребляемая мощность

Не более 45 Вт

Габаритные размеры

316 × 132 × 410 мм

Масса

7.8 кг

Комплект поставки

Делитель ×1 /×10 (2), шнур питания (1),
предохранитель (1)
