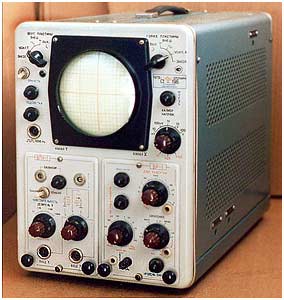

Осциллограф С1-19
Осциллограф С1-19 (С1-19А) предназначен для визуального наблюдения и исследования электрических напряжений в диапазоне частот до 1 Мгц, а так же для исследования различных форм сигналов, при разработке и ремонте различной радиотелевизионной аппаратуры.
Подробное описание
Червоноградский завод радиоаппаратуры. Модель 1973 года. С1-19 и С1-19Б слегка отличаются по климатичеким и механическим требованиям.
- Количество лучей ЭЛТ - Однолучевой
- Диапазон измеряемых напряжений 35 мВ – 500 В
- Диапазон измеряемых интервалов времени 3 мкс – 10 сек
- Полоса пропускания 0 – 1 Мгц
- Время нарастания ПХ 0.5 мкс
- Погрешность измерения амплитуды сигнала Не более 10 %
- Погрешность измерения интервалов времени Не более 10 %
- Выброс на ПХ Не более 5%
- Ширина линии луча 1 мм
- Рабочая площадь экрана по горизонтали 80 мм
- Рабочая площадь экрана по вертикали 50 мм
- Напряжение питающей сети 220 В 50 Гц или 115 В 400 Гц
- Потребляемая мощность 250 ВА
- Диапазон рабочих температур -10 + 40 град С
- Габаритные размеры 275 Х 362 Х 500 мм
- Масса 21 кг
ПАРАМЕТРЫ КАНАЛА Y
- Чувствительность канала Y 50 –500 мм/В
- Входное сопротивление канала 1 Мом
- Входная емкость канала 40 пф
ПАРАМЕТРЫ КАНАЛА X
- Длительность развертки минимальная 10 мкс
- Длительность развертки максимальная 10 сек
- Амплитуда сигналов внешней синхронизации 1 – 100 В
- Диапазон частот внешней синхронизации 3 гц – 1 Мгц
- Входное сопротивление внешней синхронизации 500 Ком
ПАРАМЕТРЫ КАНАЛА Z
- Диапазон частот канала 5 гц – 200 кГц
- Диапазон входных напряжений 5 В – 30 В
- Входное сопротивление канала 1 Мом
ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ
- Частота сигнала калибровки Меандр 50 Гц
- Напряжение сигнала калибровки 10 мВ – 100 В
Инструкция по эксплуатации и принципиальная схема С1-19 (С1-19А) (djvu).
