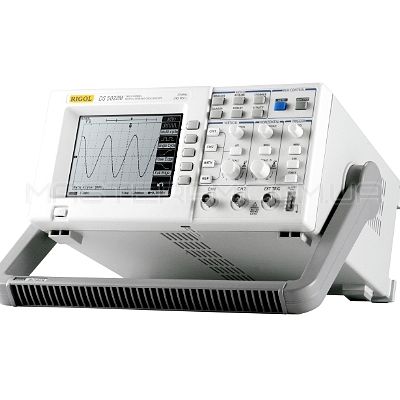

Осциллограф Rigol DS5152MA
- Цифровой осциллограф с монохромным дисплеем
- Каналы – 2
- Полоса пропускания – 150 МГц
- Частота дискретизации в реальном времени – 1 Гвыборка/сек
- Эквивалентная частота дискретизации – 50 Гвыборок/сек
- Объем памяти – 4000 точек на 1 канал
- Время нарастания – 2,3 нс
- Входной импеданс – 1 МОм/13 пФ (50 Ом)
- Ограничение полосы пропускания – 20 МГц
- Коэффициент отклонения по вертикали : 2 мВ/дел…5 В/дел
- Разрешение по вертикали: 8 бит
- Время горизонтальной развертки – 1 нс/дел…50 с/дел
- Погрешность измерения временных интервалов: ±0,01%
- Максимально допустимое напряжение на входе: 400 В (DC+AC пик, 1 МОм входное сопротивление, 10Х); 5 В (Вскз, 50 Ом входной импеданс, BNC)
- Режим XY/полоса/ разность фаз – 150 МГц ± 3°
- Связь по входу: по постоянному току (DC); по переменному току (AC); заземление входа
- Источники синхросигнала: канал 1, канал 2, внешний, внешний/5, от сети питания (только по перепаду)
- Режим развертки: автоматический, нормальный, однократный
- Режим запуска: по фронту (запуск по положительному или отрицательному фронту сигнала); по ТВ сигналу (NTSC, PAL, SECAM); по длительности импульса (от 20 нс…10 с); запуск с задержкой
- Курсорные измерения: ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T); слежения; автоизмерения
- 20 автоматических измерений: размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка .
- Математические функции: сложение, вычитание, умножение, деление, инвертирование
- Встроенная функция анализатора спектра на основе БПФ.
the most robust and powerful LED | |||
| DS5152MA | по запросу | ||
Подробное описание
Вид окна: Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное. Режим выборки БПФ: 1024 точек
Стандартная комплектация
- Кабель питания
- Пробник 1:1, 10:1
- Руководство по эксплуатации
- Гарантийный талон
- Кабель USB
Дополнительная комплектация
- Интегрированный модуль EM5-CM: RS-232, GPIB, EM5-P/F
- Коммуникационный модуль EM5-CОM: RS-232, GPIB
- Тестовый модуль допускового контроля EM5-P/F (годен/негоден)
- Программное обеспечение Ultrascope под Win98/2000/XP
- Кабель USB-GBIP
- PA-5000 – мягкая сумка для переноски прибора
Описание PDF осциллографов Rigol серии DS 5000 CA / C / MA / M
Сводная таблица характеристик осциллографов Rigol серии DS5000
| МОДЕЛЬ | DS5202CA | DS5152CA | DS5102CA | DS5062CA | |
| полоса | 200 МГц | 150 МГц | 100 МГц | 60 МГц | |
| Частота дискретизации в реальном времени | 1 Г выборка/с | ||||
| Эквивалентная частота дискретизации | 50 Г выборка/с | ||||
| Время нарастания | 1.8 нс 2.3 нс | 3.5 нс | 5.8 нс | ||
| Входной импеданс | 1 МОм/13 пФ (50 W ) | 1 МОм/13 пФ | |||
| Время горизонтальной развертки | 1 нс/дел до 50 с/дел | 2 нс/дел до 50 с/дел | 5 нс/дел до 50 с/дел | ||
| Режим X - Y /полоса/ разность фаз | 200 МГц/±3° | 150 МГц/±3° | 100 МГц/±3° | 60 МГц/±3° | |
| Дисплей | Цветной ЖК Д / монохромный ЖК Д | ||||
| МОДЕЛЬ | DS5152C | DS5102C | DS5062C | DS5042M | DS5022M |
| полоса | 150 МГц | 100 МГц | 60 МГц | 40 МГц | 25 МГц |
| Частота дискретизации в реальном времени | 250 М выборка/с | ||||
| Эквивалентная частота дискретизации | 50 Г выборка/с | ||||
| Время нарастания | 2.3 нс 3.5 нс | 5.85 нс | 8.8 нс 14 нс | ||
| Входной импеданс | 1 МОм/13 пФ (50W ) | 1 М Ом/13 пФ | |||
| Время горизонтальной развертки | 1 нс/дел до 50 с/дел | 2 нс/дел до 50 с/дел | 5 нс/дел до 50 с/дел | 10 нс/дел до 50 с/дел | 20 нс/дел до 50 с/дел |
| Режим X - Y /полоса / разность фаз | 150 МГц/±3° | 100 МГц/±3° | 60 МГц/±3° | 40 МГц/±3° | 25 МГц/ ±3° |
| Дисплей | Цветной ЖКД / монохромный ЖКД | ||||
