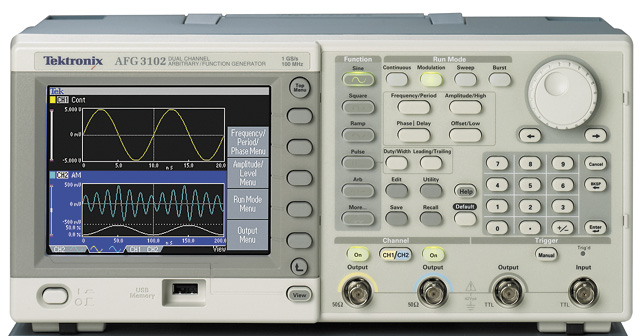

Генератор сигналов Tektronix AFG3102

Параметр

 Значение

Каналы

1

Типы стандартных сигналов

 Синус, прямоугольный меандр, импульс, пила,
треугольный, Sin(x)/x, экспоненциальный подъем/спад,
гаусс, лоренц, гиперсинус, постоянный сигнал, шум

Синус

от 1 мГц до 100 МГц

Амплитудная неравномерность (1 Vp-p):

<5 МГц

±0.15 dB

от 5 МГц до 20 МГц

±0.3 dB

от 20 МГц до 25 МГц

±0.3 dB

от 25 МГц до 100 МГц

±0.5 dB

Гармонические искажения (1 Vp-p):

от 1 мГц до 20 кГц

<–60 dBc

от 20 кГц до 1 МГц

<–60 dBc

от 1 МГц до 5 МГц

<–50 dBc

от 5 МГц до 10 МГц

<–37 dBc

от 10 МГц до 25 МГц

<–37 dBc

>25 МГц

<–37 dBc

Коэф. гармоничеких Искажений (КГИ)
(DC – 20 кГц , 1 Vp-p)

<0.2%

Паразитный сигнал (1 Vp-p):

от 1 мГц до 1 МГц

<–60 dBc

от 1 МГц до 25 МГц

<–50 dBc

>25 МГц

<–50 dBc + 6 dBc/на октаву

Прямоугольный меандр

от 1 мГц до 50 МГц

Мин. время нарастания /спада

<=5 нс

Частота повторения

от 1 мГц до 50 МГц

Длительность импульса

от 8 нс до 999 с

Регулируемое время нарастания/ фронта

от 5 нс до 625 с

Другие формы сигнала

от 1 мГц до 1 МГц

Шум, полоса частот (–3 dB)

100 МГц

Постоянный уровень DC (при 50 Ом)

от –5 В до +5 В

Сигналы произвольной формы

от 1 мГц до 50 МГц

Энергонезависимая память

4 формы

Длина сигнала: при частоте выборок

>16 K до 128 K: 250 MS/s

от 2 до 16 K: 1 GS/s

Разрешение по вертикали

14 бит

Амплитуда при 50 Ом

от 20 mVp-p до 10 Vp-p

Точность

±(1% установл. значения + 1 mV)

Смещение

±5 Vpk AC + DC

Удаленное управление

GPIB, LAN 10Base-T/100Base-TX, USB 1.1
