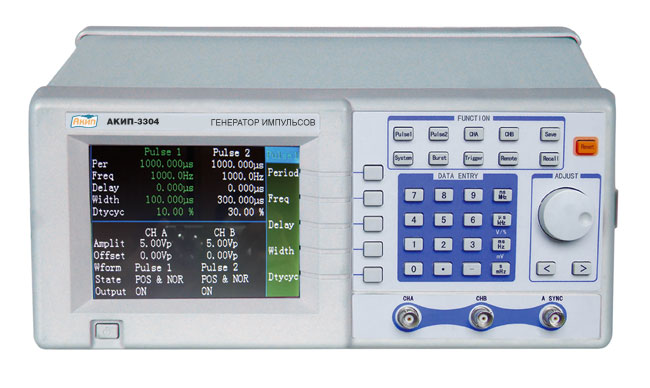

Генератор импульсов АКИП-3305

  • Технология прямого цифрового синтеза
  • Высокая точность установки временных параметров 5 × 10-5
  • Три выходные канала
  • Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом
  • Диапазон частот от 0.1 мГц до 50 МГц
  • Регулировка смещения (± 5 В)
  • Встроенный усилитель до 150 В
  • Вход внешней опорной частоты
  • Индикатор ЖКИ 5.7 дюймов
  • Опциональные интерфейсы КОП, USB, RS-232C
  • Габаритные размеры 254 × 103 × 384 мм
  • Масса 3 кг (без усилителя)
  • Напряжение питания 230 В (±15 %), 50 / 60 Гц, 50 Вт

Генератор импульсов АКИП-3305

Подробное описание

Технические характеристики АКИП-3305

Характеристики

Параметры

Значения

Временные
параметры

Вид выходного сигнала

Синхроимпульс, одиночный или парный импульс,
отрицательная логика, положительная логика,
отрицательная полярность, положительная полярность

Временные параметры

Период следования 20 нс…10000 с
Длительность импульса и задержка 5 нс…10000 с

Разрешение

5 нс при временном интервале менее 4 с

Погрешность установки
временного интервала

10 мкс при временном интервале более 4 с

Погрешность опорного
источника частоты

±(5×Т×10-5+ 5 нс) ±5×10-5

Время нарастания/спада

Не более 10 нс

Выброс

Не более 10% при амплитуде импульса 5 Впик на 50 Ом

Вход внешней
опорной частоты

5 и 10 МГц, 0.5 В скз

Амплитудные
параметры

Каналы

2 канала с регулируемой амплитудой, 1 канал ТТЛ

Диапазон амплитуды

Канал А: ±(25 мВпик…5 Впик) на нагрузке 50 Ом с аттенюатором
Канал В: ± (250 мВпик…5 Впик) на нагрузке 50 Ом
Канал С: ТТЛ-уровень

Разрешение

10 мВпик

Погрешность
установки амплитуды

±(2% + 25 мВпик)

Диапазон смещений

±(25 мВ…5 В) на нагрузке 50 Ом

Разрешение

10 мВ

Погрешность установки
смещения

±(5% + 25 мВ)

Внутреннее сопротивление
выхода

50 Ом

Синхрозапуск

Режимы

Внутренний, внешний, однократный

Диапазон частот
внешнего синхросигнала

1 Гц…10 МГц (меандр)

Диапазон уровней
внешнего синхросигнала

1 Впик…20 Впик

Сопротивление входа
внешней синхронизации

Более100 кОм

Высоковольтный
усилитель

Входное сопротивление

1 МОм

Выходное напряжение

±150 Впик (до 500 кГц), коэф.

усиления ×15

Выходной ток

100 мА
