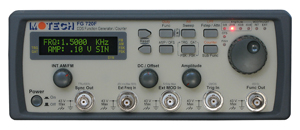

Генератор сигналов Motech FG 720F
- Технология прямого цифрового синтеза
- Сверхнизкие искажения и низкий уровень шумов даже при выходном сигнале 1 мВ п-п
- Цифровая установка параметров линейного и логарифмического свипирования
- Функции внешнего запуска и стробирования
- FSK и PSK модуляция
- Внешняя и внутренняя АМ и ФМ
- Встроенный частотомер до 100 МГц
- Габариты 9.5 × 23.5 × 28 см
- Вес 3 кг
- Питание 115 В/230 В ±10%, 50/60 Гц
Подробное описание
Технические характеристики FG 720F
Характеристики |
Значения |
Характеристики |
Синус, прямоугольник, синхровыход, |
Треугольник : 100 мГц … 1 МГц |
|
Пилообразный сигнал : 100 мГц … 20 кГц |
|
DC : ±10 В на холостом ходу |
|
Разрешение по частоте |
100 мГц или 6 разрядов дисплея |
Выходной импеданс |
50 Ом ±15% |
Амплитуда |
1 мВ п-п … 20 В п-п (на холостом ходу), |
Разрешение |
3 разряда, 1 мВ мин. (зависит от ослабления) |
Точность |
1% тип., измерена на синусоиде 1 кГц, |
Ослабление выхода |
0 дб, –20 дб, –40 дб, –60 дб |
DC смещение, выход DC |
±10 В на холостом ходу, ±5 В на нагрузке 50 Ом |
Разрешение |
3 разряда, 1 мВ мин. (зависит от ослабления) |
Точность |
1% ±5 мВ в режиме DC |
Уровень гармоник |
DC … 100 кГц < –55 dBc тип. |
100 кГц … 1 МГц < –45 dBc тип. |
|
1 МГц … 20 МГц < –35 dBc тип. |
|
Паразитные сигналы |
DC … 1 МГц < –55 dBc тип. |
Общий уровень |
DC … 100 кГц < 0.3% |
Прямоугольный сигнал |
Время нарастания / спада < 12 нс |
Генератор импульсов |
Диапазон частот : 200 мГц … 20 кГц / |
Амплитуда : 0 … 10 В / 0 … –10 В / ±10 В |
|
Скважность : 200 мГц … 20 кГц : 0.1% … 99.9% |
|
: 20 кГц … 200 кГц : 2% … 98% |
|
Линейность треугольного сигнала |
99% на частотах до 100 кГц |
Свипирование |
Начальная частота, конечная частота |
Синхровыход |
Выходные уровни: |
Диапазон частот : 100 мГц …20 МГц |
|
ЧМ |
Модуляция : любая внутренняя форма |
Частота : 10 мГц … 10 кГц |
|
Девиация частоты : 4-5% от максимальной |
|
Источник модуляции: |
|
Внутренний : синус 400 / 1000 Гц |
|
Внешний : cигнал любой формы |
|
АМ |
Несущая : cинус, треугольник |
Источник модуляции: |
|
Внутренний : синус 400 / 1000 Гц |
|
Внешний : cигнал любой формы |
|
Глубина модуляции : 0% … 100% |
|
FSK |
Функция : синус, прямоугольник |
Диапазон частот : 100 мГц …20 МГц |
|
Внутренняя частота модуляции : 400/1000 Гц |
|
Источник : внутренний / внешний |
|
PSK |
Функция : синус, прямоугольник |
Диапазон частот : 100 мГц …8 МГц |
|
Внутренняя частота модуляции : 400/1000 Гц |
|
Установка фазы : 0.000 … 360.0° |
|
Источник : внутренний / внешний |
Частотомер
Характеристики |
Значения |
Диапазон измерений |
2 Гц … 100 МГц |
Точность |
± 5 ед. |
Разрешение |
7 знаков или (99.9999) |
ФНЧ |
Ручное включение |
Базовая стабильность |
50 МГц ± 25 ppm (23.5 ± 5 °C) |
Ослабление входа |
0 дБ, -20 дБ |
Чувствительность |
2 Гц … 50 МГц /-20 dbm при 50 Ом тип. |
50 МГц … 80 МГц / -10 dbm при 50 Ом тип. |
|
80 МГц … 100 МГц /-5 dbm при 50 Ом тип. |
