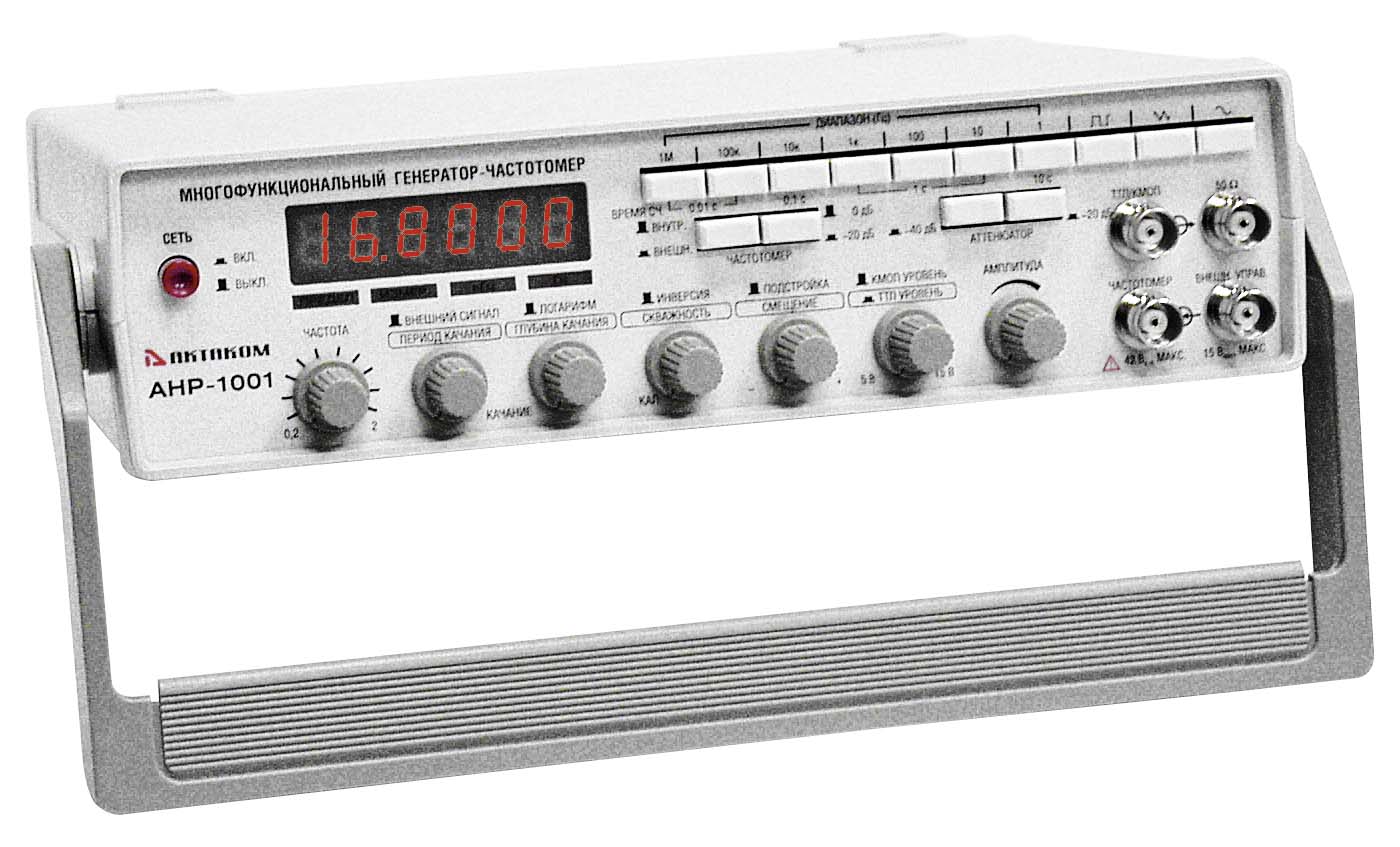

Генератор-частотомер Актаком АНР-1001

Генератор АНР-1001 предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.

Подробное описание

Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной формы, а также импульсов ТТЛ/КМОП уровней в диапазоне частот от 0.01 Гц до 10 МГц.

Выходной сигнал: синусоидальный, треугольный, прямоугольный, импульсы ТТЛ и КМОП уровней, DC, АМ/ФМ
Дисплей светодиодный индикатор, 6 разрядов
Диапазон частот 0.01 Гц...10 МГц (8 поддиапазонов)
Модуляция фазовая, частотная, внешняя
Режим качания частоты (линейное, логарифмическое) с регулируемой глубиной
Регулировка амплитуды и скважности выходного сигнала
Встроенный частотомер (5 Гц…50 МГц) с шестиразрядным светодиодным дисплеем
Напряжение питания 220 В ±10%, 50/60 Гц
Масса 1.8 кг
Габариты 261×71×211 мм

Технические характеристики АНР-1001

Диапазоны частот (Синус/Треугольник/Меандр)

Диапазоны частот	Разрешение индикатора	Погрешность
10...1000 мГц	1 мГц	Не нормируется
0.1...10 Гц	0.01 Гц	± (3 %+2 е. м. р.*)
1...100 Гц	0.1 Гц	± (3 %+2 е. м. р.*)
10...1000 Гц	1 Гц	± (0.3 %+1 е. м. р.)
100 Гц...10 кГц	1 Гц/0.001 кГц	± (0.3 %+1 е. м. р.)
1...100 кГц	0.001 / 0.01 кГц	± (0.03.%+1 е. м. р.)
10...1000 кГц	0.01 / 0.1 кГц
100 кГц...10 MГц	0.1 кГц / 0.001 MГц

Харктеристики выхода

Характеристики	Параметры	Значения
Основной выход	Максимальный уровень выходного сигнала	не менее 10 Впик-пик (на нагрузке 50 Ом), не менее 20 Впик-пик (на нагрузке 1 МОм)
	Плавная регулировка выходного сигнала	в пределах 250 мВ ... 10 Впик-пик (на нагрузке 50 Ом), 500 мВ ... 20 Впик-пик (на нагрузке 1 МОм)
	Ступенчатая регулировка	–20 дБ, –40 дБ (- 60 дБ)
	Сопротивление выхода	50 Ом ±10 %
	Смещение по постоянному току	от –10 В до +10 В (на нагрузке 1 МОм), от –5 В до +5 В (на нагрузке 50 Ом)
	Неравномерность уровня выходного напряжения в диапазоне частот относительно уровня на частоте 1 кГц не более	±12 % в диапазоне частот до 1 МГц, ±30 % в диапазоне частот 1...10 МГц
	Коэффициент гармоник синусоидального сигнала	менее 2 % (в диапазоне от 10 Гц до 100 кГц)
	Время нарастания/спада прямоугольного сигнала	не более 30 нс (при максимальном выходном сигнале на нагрузке 50 Ом)
	Скважность изменяется в пределах	от 40 до 1 (50 % в положении регулятора КАЛ.)
	Параметры сигнала ТТЛ уровня	амплитуда не менее +3 В на нагрузке 1 МОм, время нарастания/спада не более 20 нс
Режим «качания частоты»	Внутреннее	линейное, логарифмическое
	Уровень выходного сигнала	0.3...4.5 В
	Внешнее через вход SWEEP-IN:	- диапазон частот от 0.2 Гц до 100 Гц (от 5 с до 10 мс) - глубина регулируемая, от 1:1 до 100:1 - входной импеданс 14 кОм ±20%

Параметры прибора в режиме модуляции

Характеристики	Параметры		Значения
АМ	Внеш.	Номинальное входное сопротивление	0.6...10 кОм
		Коэффициент модуляции	0...100%
		Модулирующая частота	10 Гц...20 кГц
	Внутр.	Номинальное входное сопротивление	600 Ом
		Коэффициент модуляции	0...100%
		Модулирующая частота	1.06 кГц ± 10%
ЧМ	Внеш.	Номинальное входное сопротивление	0.6...10 кОм
		Девиация частоты	0 … ±10%
		Модулирующая частота	10 Гц...20 кГц
	Внутр.	Номинальное входное сопротивление	600 Ом
		Девиация частоты	0 … ±10%
		Модулирующая частота	1.06 кГц ± 10%

Параметры прибора в режиме измерения частоты

Диапазон измерений	Разрешение	Погрешность	Чувствит. по входу
5...999 Гц	1 Гц	± (δ₀+3 е. м. р.)	20 мВ сред. квадратич. знач.
1...999.999 кГц	0.001 кГц	± (δ₀+3 е. м. р.)	20 мВ сред. квадратич. знач.
1...20.0000 MГц	0.0001 MГц	± (δ₀+1 е. м. р.)	60 мВ сред. квадратич. знач.
>20...50 MГц	0.0001 MГц	± (δ₀+1 е. м. р.)	60 мВ сред. квадратич. знач.
