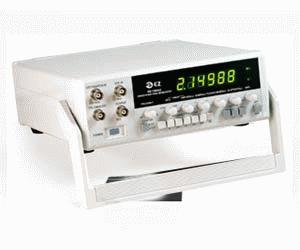

Генератор сигналов EZ Digital FG-7005C

Характеристики

Параметры

Значения

Выходные

характеристики

Форма выходного сигнала

Синус, Меандр, Треугольный, Пилообразный,
Импульсный, уровни ТТЛ/КМОП,
постоянное напряжение

Диапазон частот сигнала

0.05 Гц – 5 МГц, 7 диапазонов
(1, 10, 100, 1К, 10К, 100К, 1М)

Точность задания частоты

±5% (1, 10, 100, 1К, 10К, 100К, 1М) (вся шкала)

Выходное напряжение

20 В амплитудное без нагрузки,
10 В амплитудное на нагрузке 50 Ом

Выходной импеданс

50 Ом

Аттенюатор

20 дБ ступенчатый и плавная
регулировка выходного напряжения

Характеристики
формы сигнала

Синус - амплитудная линейность

±2.5 В в диапазоне до 5 МГц

- нелинейные искажения

менее 1% в диапазоне 0.5 Гц –  100 кГц

Меандр - длительность фронта

менее 25 нс

Треугольник - линейность

более 99% в диапазоне 0.2 Гц – 100 КГц

ТТЛ выход - длительность фронта

менее 10 нс

- выходной уровень

ТТЛ уровень ("1" ≥ 2.4 В, "0" ≤ 0.4 В)

КМОП выход - длительность фронта

менее 15 нс (макс.

выходное напряжение)

- выходной уровень

от 4 В до 15 В ± 1 В, регулируемый

Скважность

от 1:1 до 10:1

Характеристики
свип-генератора

Режим качания частоты

Линейный

Относительная ширина
качания частоты

переменный от 1:1 до 100:1

Скорость

от 0.5 Гц до 50 Гц (от 20 мсек до 2 сек)

Внешний вход
напряжение-частота

входное напряжение: 0 … 10 В

Входное сопротивление

около 10 кОм

Характеристики
частотомера

Дисплей

6-разрядный светодиодный,
индикация  MHz, KHz, Hz, mHz

Диапазон рабочих частот

500 мГц … 50 МГц,

автоматический выбор диапазона

Точность

± ошибка опорного генератора ± 1 единица

Опорный генератор

10 МГц

Входная чувствительность

100 мВ эфф.

Максимальное входное
напряжение

250 В пиковое
