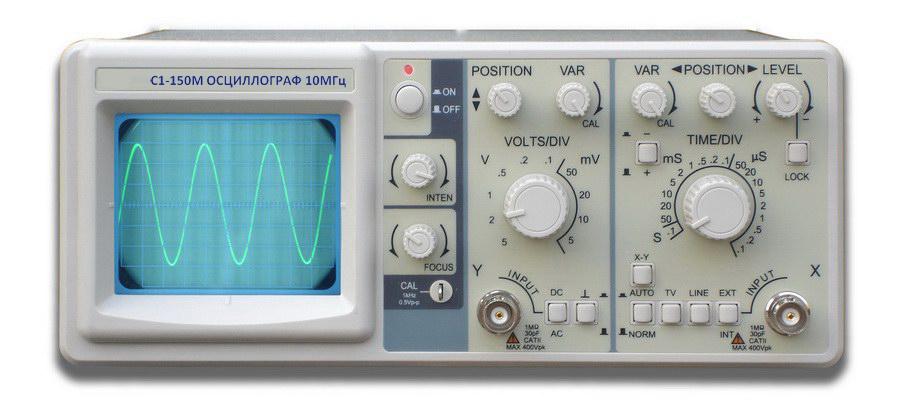

Осциллограф ЗИП-Эталон С1-150М

Характеристики

Параметры

Значения

Канал вертикального
отклонения

Полоса пропускания
(–3 дБ)

открытый вход

0 … 10 МГц

закрытый вход

10 Гц … 10 МГц

Коэф. отклонения (Коткл.)

10 мВ/дел. … 5 В/дел.

Погрешность установки Коткл.

3%

Регулировка Коткл.

Плавное перекрытие в 2.5 раза

Время нарастания

35 нс

Входной импеданс

1 МОм ( 3%) / 30 пФ ( 5 пФ)

Макс. входное напряжение

400 В (DC + AС пик.)

Вход усилителя

Открытый (DC),
закрытый (АС),
заземленный (GND)

Канал горизонтального
отклонения

Коэф. развертки (Кразв.)

0.1 мкс/дел. … 0.1 с/дел.

Погрешность установки Кразв.

3%

Регулировка Кразв.

Плавное перекрытие в 2.5 раза

Синхронизация

Источники синхронизации

Внутренний, сеть, внешний

Режимы запуска развертки

Автоколебательный, ждущий, ТВ

Чувствительность

внутренняя

1 дел.

внешняя

0.3 В

ТВ

2 дел.

Уровень внеш синхронизации

До 400 В (DC + AС пик.)

Вход внешней синхронизации

1 МОм ( 3%) / 20 пФ ( 5 пФ)

X-Y вход

Полоса пропускания
(–3 дБ)

открытый вход

0 … 1 МГц

закрытый вход

10 Гц … 1 МГц

Коэффициент отклонения

Вход Х: 0.2 В/дел. … 0.5 В/дел.

Разность фаз усилителей X, Y

3° в диапазоне 0 … 50 кГц

Калибратор

Фома сигнала

Меандр

Частота сигнала калибровки

1 кГц ( 2%)

Уровень сигнала калибровки

0.5 В пик-пик ( 2%)

ЭЛТ

Размер экрана

Диагональ 3";
площадь 8×10 дел. (1дел. = 6 мм)

Напряжение ускорения

1.3 кВ

Цвет свечения

Зеленый

Общие данные

Напряжение питания

220 В (±10%); (50±2) Гц

Габаритные размеры

220 × 90 × 270 мм

Масса

3 кг
