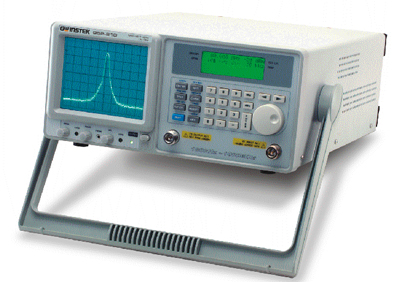

Анализатор спектра Good Will GSP-810

Характеристики

Параметры

Значения

Частота

Частотный диапазон

150 кГц…1000 МГц

Дискретность установки
центральной частоты

1 кГц с погрешностью ±40 Гц при полосе обзора 2 кГц/дел.

Индикация
центральной частоты

6½ разрядов

Нестабильность

опорной частоты

±(2×10^–6) / год; ±10^–5/ 0…50 °С

Полоса обзора

Нулевая; 2 кГц/дел…100 МГц/дел (1-2-5)

Полоса
пропускания

Полоса пропускания ПЧ

3 кГц; 30 кГц; 220 кГц; 4 МГц

Погрешность установки
полосы пропускания ПЧ

±15 %

Полоса пропускания видео

1.6 / 90 кГц; выбирается автоматически в зависимости
от полосы пропускания фильтра ПЧ

Амплитуда

Диапазон измерений

–100…20 дБм с погрешностью ±1.5 дБ при уровне 0 дБм на частоте 80 МГц

Диапазон индикации

75 дБ

Макс. входной уровень

30 дБм непрерывно, постоянное ±25 В

Относительный
опорный уровень

–30…20 дБм с погрешностью ±1 дБ на частоте 80 МГц

Погрешность установки
опорного уровня

±1.5 дБ на 100 МГц

Неравномерность АЧХ

±1.5 дБ в полосе 100…1000 МГц
±2.5 дБ в полосе 10…100 МГц
±3 дБ в полосе 150 кГц…10 МГц

Погрешность логарифмич.
шкалы экрана ЭЛТ

±1.5 дБ при превышении диапазона индикации 70 дБ

Уровень собственных шумов

–100 дБм в полосе 10…1000 МГц (–95 дБм при полосе пропускания 30 кГц)
–75 дБм в полосе150 кГц…10 МГц

Гармонические искажения

Не более –40 дБс при входном уровне, не превышающем
установленного опорного уровня

Негармонические искажения

Менее –60 дБс относительно опорного входного уровня,
в режиме усреднения, при полосе обзора 5 МГц/дел.

Интермодуляционные
искажения 3-го порядка

< –70 дБс в полосе10…1000 МГц;
вх. уровень –40 дБм < –45 дБс в полосе 150 кГц…10 МГц

Спектральная плотность
мощности фазовых шумов

–77 дБс/Гц при отстройке на 30 кГц от частоты 1 ГГц

Вход

ВЧ вход

Соединитель N-типа; 50 Ом; КСВН < 1.35

Аттенюатор

50…0 дБ с шагом 10 дБ, для установки отн. входного уровня

Маркерные
измерения

Режимы измерений

Частота, уровень, разность уровней, установка маркера
на пик сигнала, установка центральной частоты по маркеру

Дискретность измерений

0.1 дБ; 1 кГц

Количество маркеров

2

Погрешность измерений

±(0.1 дБ + погрешность лог. шкалы)

АМ/ЧМ демодулятор

Девиация ЧМ сигнала

30 / 75 / 120 кГц

Выход АМ сигнала

Внутренний динамик; 3.5 мм разъем

Дополнительные
функции

Энергонезависимая память

Запись до 9 профилей

Обработка спектрограмм

Удержание максимальных значений, усреднение (2, 4, 8, 16, 32 разверток),
пошаговая развертка, «замораживание»

Дистанционное управление

Через интерфейс RS-232С

Характеристики

Параметры

Значения

Опция 01

Назначение

Трекинг генератор

Частотный диапазон

150 кГц…1000 МГц

Выходной уровень

–50…0 дБм с разрешением 1 дБ

Погрешность установки

выходного уровня

±1 дБ на частоте 80 МГц, уровень 0 дБм

Неравномерность АЧХ

±1 дБ при полосе обзора 10 МГц/дел
±1.5 дБ при затухании 0 дБ во всем диапазоне частот

Уровень гармоник

< –30 дБс (<–25 дБс в полосе 150 кГц…10 МГц)

Защита выхода
от внешнего источника

30 дБм

Выход

Соединитель N-типа; 50 Ом; КСВН < 2

Опция 02

Назначение

Измеритель мощности

Частотный диапазон

10…2000 МГц (расширение до 2700 МГц)

Диапазон измерений

–20…23 дБм (расширение до 30 дБм)

Максимальный уровень

40 дБм при коэф. заполнения не более 10 %
и длительности импульсов не более 10 мс

КСВН

< 1.25 (1.35 на 50 Ом)

Погрешность измерений

±(10% + 1 ед. счета)

Макс. разрешение

2 мкВт на пределе 1 мВт

Единицы измерения

мВт или дБм
