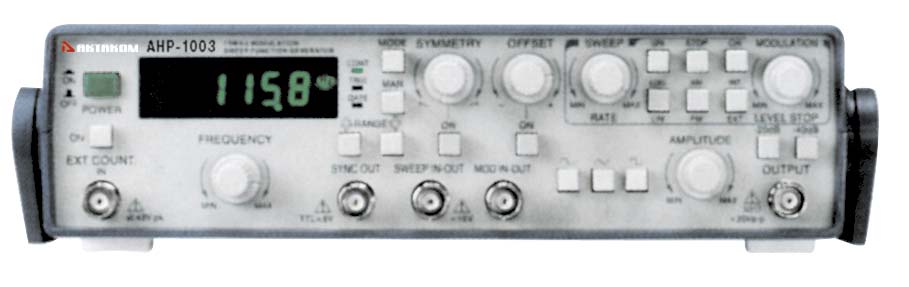

Генератор сигналов Актаком АНР-1003

Параметр

Значение

Диапазон частот

0.01 Гц...15 МГц

Максимальный уровень выходного сигнала

Не менее 10 В п-п (на нагрузке 50 Ом),
Н менее 20 В п-п (на нагрузке 1 МОм)

Плавная регулировка выходного
сигнала осуществляется в пределах

250 мВ…10 В п-п (на нагрузке 50 Ом),
500 мВ ...

20 В п-п (на нагрузке 1 МОм)

Ступенчатая регулировка
осуществляется ступенями

–20 дБ, –40 дБ (–60 дБ)

Сопротивление выхода

50 Ом ±10%

Смещение по постоянному току

От –10 В до +10 В (на нагрузке 1 МОм),
От –5 В до +5 В (на нагрузке 50 Ом)

Неравномерность уровня
выходного напряжения

В диапазоне частот относительно уровня на частоте 1 кГц не более ±12 %
В диапазоне частот до 1 МГц, ±30 % в диапазоне частот 1…10 МГц

Коэффициент гармоник синусоидального сигнала

Менее 2 % (в диапазоне от 10 Гц до 100 кГц)

Время нарастания/спада прямоугольного сигнала

Не более 30 нс (при максимальном выходном сигнале на нагрузке 50 Ом)

Скважность

Изменяется в пределах от 40 до 1 (50 % в положении регулятора КАЛ.)

Параметры сигнала
ТТЛ уровня

Амплитуда

Не менее +3 В на нагрузке 1 МОм

Время нарастания/спада

Не более 20 нс

Качание частоты

Внутреннее линейное, логарифмическое

Уровень выходного сигнала

В диапазоне 0.3…4.5 В

Внешнее через
вход SWEEP-IN

Диапазон частот

0.2 Гц…100 Гц (5 с…10 мс)

Глубина

Регулируемая от 1:1 до 100:1

Входной импеданс

14 кОм ±20%
