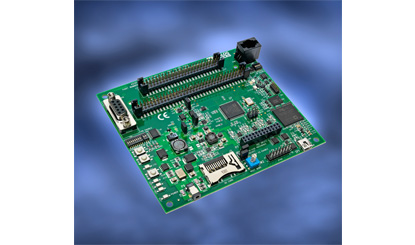

Отладочная плата Analog Devices ADSP-BF506F EZ-KIT Lite

Отладочная плата ADSP-BF506F EZ-KIT Lite это быстрый и эффективный метод для ознакомления и изучения новой линейки процессоров семейства ADSP-BF504/F и BF506F, построенных на ядре Blackfin, компании Analog Devices, для дальнейшей разработки широкого круга собственных приложений и устройств.

Подробное описание

Совместно с платой поставляется мощный инструментарий для разработки и отладки ПО VisualDSP++.

Отличительные особенности:

  • установленный процессор ADSP-BF506F
    • семейство Blackfin, с рабочей частотой 400 МГц (встроенный PLL)
    • два 40-битных АЛУ, 8-битное АЛУ для обработки видеоданных
    • 32 Мбит внутренней Flash-памяти
    • 64 КБайт SRAM
    • контроллер DMA
    • встроенный программируемый контроллер управления питанием
    • JTAG-интерфейс
    • контроллер управления памятью, контроллер прерываний
    • два 32-битных таймера, восемь 32-битных таймера с поддержкой ШИМ, два ШИМ-контроллера
    • 2 × UART, SPI, I2C (TWI), CAN
    • параллельный интерфейс
    • контроллер SD/MMC/SDIO
    • 12-канальный, 12-битный АЦП
    • 35 линий ввода/вывода общего назначения
  • встроенные регуляторы напряжения;
  • 4 МБайт Flash-память с параллельным интерфейсом;
  • 16 МБайт Flash-память с интерфейсом SPI;
  • драйвер RS232;
  • USB интерфейс, JTAG-интерфейс;
  • CAN-модуль;
  • интерфейс расширения;
  • пользовательские светодиоды, пользовательские кнопки, потенциометры;
  • модуль для подключения карт памяти SD/MMC/SDIO.

Отладочная плата ADSP-BF506F EZ-KIT Lite

Основные параметры

Параметр

Значение

Интерфейс подключения

USB, JTAG

Ядро базового компонента

Blackfin

Разрядность, бит

16/32

Базовый компонент

ADSP-BF506F

Вспомогательный компонент

AD5258, ADP1715

Напряжение питания ядра, В

0.95…1.45

Целевое напряжение, В

1.8 /2.5/3.3

Напряжение питания, В

5.0 В

Источник питания

внешний / USB

Комплектация:

  1. Отладочная плата ADSP-BF506F EZ-KIT Lite.
  2. Среда разработки и отладки ПО VisualDSP++.

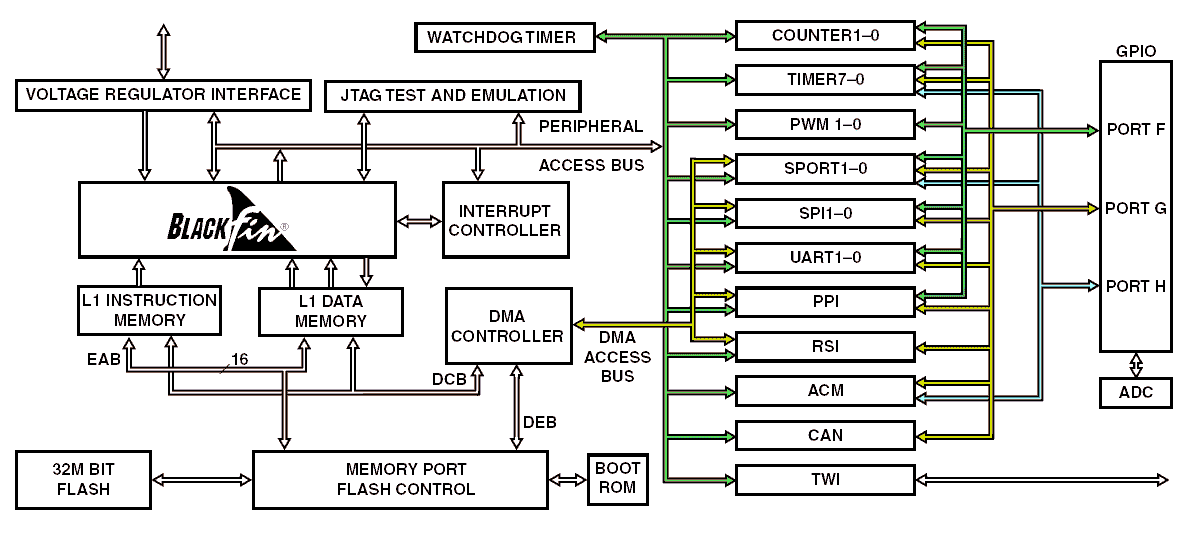

Функциональная схема отладочной платы

Функциональная схема отладочной платы ADSP-BF506F EZ-KIT

Варианты написания:

ADSPBF506F EZKIT Lite, ADSP BF506F EZ KIT Lite

Перевод: Vadim по заказу РадиоЛоцман

На английском языке: Analog Devices ADSP-BF506F EZ-KIT Lite
