Генератор сигналов высокочастотный НЗиФ Г4-151

Производитель	НЗиФ
Серия	Г4-151/2
Модель	Г4-151

Генераторы сигналов высокочастотные серии Г4-151/2 представляют собой источники высокочастотных сигналов в диапазоне частот от 1 до 512 МГц, работающие в режимах НК, АМ, ЧМ, ИМ (Г4-151) и TV (Г4-152).

Цены

Купить Г4-151 на РадиоЛоцман.Цены — от 31 000 до 144 000 ₽ Генератор сигналов ВЧ, 100кГц ... 150 МГц, стрелочная индикация, внутренняя/внешняя АМ модуляция (0 - 100%) Выход внутренней модулирующей частоты (аудио выход)...
ПРИНЦИП Россия	ПРОФКИП Г4-151М (4MF0RA9WY)	31 000 ₽
Контест Россия	Г4-151	144 000 ₽

Подробное описание

Генераторы выполнены по схеме деления частоты. Задающий генератор от 128 до 256 МГц выполнен на транзисторах с электронной перестройкой частоты. В задающем генераторе осуществляется частотная модуляция. Диапазон частот от 256 до 512 МГц получается за счет умножения частоты на два, а диапазон частот от 1 до 128 МГц – за счет деления частоты с помощью триггеров.

Основные особенности генераторов серии Г4-151/2

Индикация установленной частоты с помощью встроенного частотомера
Возможно подключение внешнего высокостабильного источника частоты
Время непрерывной работы не менее 16 ч

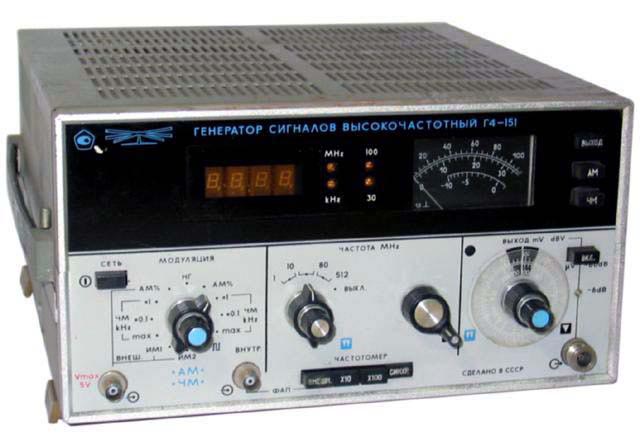

Генератор сигналов высокочастотный НЗиФ Г4-151

Технические характеристики генераторов серии Г4-151/2

Параметры			Значения
			Г4-151	Г4-152
Диапазон частот			1 … 512 МГц
Пределы допускаемой относительной погрешности установки частоты	В нормальных условиях в режиме синхронизации		Не более ±0.001 %
	В рабочих условиях		Не более ±0.01 %
Паразитная девиация частоты в режиме НК (в режиме синхронизации)	В полосе частот
	0.3…3.4 кГц		Не более 1·10^–7·fн+5 Гц
	20 Гц…20 кГц		Не более 3·10^–7·fоп+5 Гц
Пределы изменения выходного сигнала	На нагрузке 50 Ом		100 нВ … 1 В
	На нагрузке 75 Ом		100 нВ … 0.1 В
Пределы основной допускаемой погрешности установки опорного напряжения сигнала 0.1 В			Не более ±1 дБ
Пределы основной допускаемой погрешности установки ослабления			Не более ±1 дБ
Коэффициент стоячей волны по напряжению	В диапазоне до 250 МГц		Не более 1.2
	В остальном диапазоне		Не более 1.5
Уровень гармоник несущей			Не более –25 дБ
Спектральная плотность флюктуаций амплитуды выходного сигнала генератора при отстройке от несущей на 20 кГц			Не более –130 дБ/Гц
Пределы регулировки коэффициента АМ			0 … 90 %
Диапазон модулирующих частот			0.03 … 60 кГц
Пределы основной допускаемой погрешности установки коэффициента АМ при частоте модулирующего сигнала 1000 Гц	При 10 %≤ М ≤50 %, в процентах модуляции		Не более ±5
	При 50 %< М ≤80 %, в процентах модуляции		Не более ±10
	В диапазоне модулирующих частот, в процентах модуляции		Не более ±15
	где М – установленное значение коэффициента АМ, %
Коэффициент гармоник огибающей АМ сигнала при коэффициенте АМ не более 80 %	В диапазоне модулирующих частот от 50 Гц до 20 кГц		Не более 3 %
	В остальном диапазоне модулирующих частот		Не более 5 %
Пределы установки величины девиации частоты	В диапазоне несущих частот от 1 до 10 МГц		0.1 … 10 кГц
	В диапазоне несущих частот от 10 до 512 МГц		1 … 100 кГц
Пределы основной допускаемой погрешности установки девиации частоты	При частоте модуляции 1000 Гц		Не более ±10 %
	В диапазоне модулирующих частот		Не более ±15 %
Коэффициент гармоник огибающей ЧМ сигнала	При девиациях менее 50 кГц	В диапазоне модулирующих частот от 50 Гц до 20 кГц	Не более 2 %
		В остальном диапазоне модулирующих частот и девиаций	Не более 3 %
	При девиациях 50 кГц для частоты модуляции 1000 Гц	На частотах 70 и 100 МГц	Не более 0.5 %
		На частоте 10.7 МГц	Не более 1 %
Генератор обеспечивает импульсную модуляцию напряжением формы «меандр» от внутреннего источника частотой			(1000±100) Гц.
Несимметрия «меандра» по длительности			Более 20 %	—
Внешняя импульсная модуляция	Диапазон частот		10 … 512 МГц
	Длительность модулирующих импульсов		0.3 … 1000 мкс
	Частота следования импульсов		50 … 10000 Гц
Ослабление рабочего сигнала в паузе между импульсами для режима ИМ1	В диапазоне
	10 … 100 МГц		Не менее 40 дБ
	100 … 256 МГц		Не менее 50 дБ
	256 … 512 МГц		Не менее 40 дБ
Ослабление рабочего сигнала в паузе между импульсами для режима ИМ2	На частотах до 128 МГц		Не менее 80 дБ
Режим TV	Полоса частот		—	50 Гц … 6.5 МГц
	Коэффициент модуляции			10 … 90%
	Коэффициент гармоник			5%
Время установления рабочего режима			Не более 15 мин
Общие характеристики	Параметры питания от сети переменного тока	Напряжение и частота	~(220 ±22) В / (50 ±0.5) Гц
			~(115 ±5.75) В / 388…428 Гц
		Потребляемая мощность	80 В·А
	Габаритные размеры		324 × 173 × 370 мм
	Масса		12 кг

Основные параметры генератора

Параметр	Значение
Исполнение	настольный
Число каналов	1
Максимальная частота, МГц	512
Виды сигналов	синус
Модуляция	внешняя внутренняя
