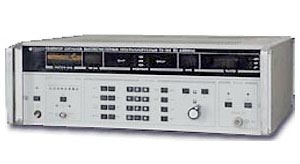

Генератор сигналов высокочастотный НЗиФ Г4-176Б
Генератор Г4-176Б представляет собой источник высокочастотного сигнала в диапазоне частот от 0.1 до 1020 МГц, работающий в режимах НК, АМ, ЧМ и ТВ.
Генератор ВЧ | |||
| Г4-176Б | 1 019 520 ₽ | ||
Подробное описание
- Сохранение до 63 массивов параметров генератора
- Модуляция несущей частоты
- от внутреннего источника модулирующих колебаний так
- от внешнего (за исключением ТВ)
- Возможна модуляция одновременно двух параметров: амплитуды и частоты.
- Параметры питания:
- напряжение переменного тока (220±22) В / частота (50±0.5) Гц
- напряжение переменного тока (220±11) В, (115±5.75) В / частота 372 … 412 Гц
- содержание гармоник до 5 %
- Время непрерывной работы не менее 16 ч
- Потребляемая мощность не более 97 В•А
- Средняя наработка на отказ не менее 6000 ч
- Габаритные размеры 475 × 173 × 486 мм
- Масса не более 24 кг
Технические характеристики Г4-176Б
|
Показатели |
Величины |
||
|
Диапазон частот |
0.1 … 1020 МГц |
||
|
Дискретность перестройки частоты |
В диапазоне 0.1 … 160 МГц |
0.1 кГц |
|
|
В диапазоне 160 … 1020 МГц |
1.0 кГц |
||
|
Предел допускаемой основной погрешности установки частоты |
Не более ±1.5·10–5 % |
||
|
Пределы регулировки выходного |
В диапазоне частот 0.1 … 639.999 МГц |
–149.9 … 0 дБВ |
|
|
В диапазоне частот 640 … 960 МГц |
–149.9 … 0 дБВ |
||
|
При частотах свыше 960 МГц |
не менее 0.5 В |
||
|
Пределы регулировки выходного напряжения |
–149.9 … 0 дБВ (32 нВ … 1 В) |
||
|
Предел допускаемой основной |
На нагрузке 50 Ом |
Не более ±1.0 дБ |
|
|
На нагрузке 75 Ом |
Не более ±1.5 дБ |
||
|
Нестабильность опорного уровня выходного напряжения прибора |
Не более 0.1 дБ |
||
|
Частота внутреннего источника модуляции в режиме «АМ» |
50; 200; 300; 400; 1000; |
||
|
Частота внешнего источника модуляции в режиме «АМ» |
50 Гц … 60 кГц |
||
|
Пределы регулировки коэффициента амплитудной модуляции с дискретностью 1 % |
0 … 99% |
||
|
Предел основной погрешности |
При коэффициенте АМ от 5 до 50 % |
Не более ±5 % |
|
|
При коэффициенте АМ до 90 % |
Не более ±10 % |
||
|
Предел погрешности |
В диапазоне |
При |
|
|
300 … 3400 Гц |
5 … 50 % |
Не более ±5% |
|
|
до 90 % |
Не более ±10 % |
||
|
В остальном |
5 … 50 % |
Не более ±10 % |
|
|
90 % |
Не более ±15 % |
||
|
Коэффициент гармоник огибающей АМ |
В диапазоне модулирующих |
Не более 3 % |
|
|
В остальном диапазоне |
Не более 5 % |
||
|
Частота внутреннего источника модуляции в режиме «ЧМ» |
50; 200; 300; 400; 1000; |
||
|
Частота внешнего источника модуляции в режиме «ЧМ» |
от 30 до 60000 Гц |
||
|
Пределы установки девиации частоты |
Несущая частота |
||
|
640 … 1020 МГц |
1.00 … 990.0 кГц |
||
|
320 … 639.999 МГц |
0.50 … 995.0 кГц |
||
|
160 … 319.999 МГц |
0.20 … 500.0 кГц |
||
|
80 … 159.999 МГц |
0.10 … 250.0 кГц |
||
|
40 … 79.9999 МГц |
0.05 … 125.0 кГц |
||
|
20 … 39.9999 МГц |
0.05 … 50.0 кГц |
||
|
14 … 19.9999 МГц |
0.05 … 25.0 кГц |
||
|
0.1 … 13.9999 МГц |
0.05 … 99.5 кГц |
||
|
Предел основной погрешности установки девиации частоты при частоте модулирующего |
Не более ±10 % |
||
|
Предел погрешности установки величины |
В диапазоне модулирующих частот |
Не более ±10 % |
|
|
В остальном диапазоне |
Не более ±15 % |
||
|
Коэффициент гармоник огибающей |
При частотах модуляции от 100 до 20000 Гц |
Не более 1 % |
|
|
При частотах модуляции от 30 до 60000 Гц |
2 % |
||
|
Предел допускаемой погрешности установки опорного уровня выходного напряжения 0.1 В |
Не более ±1.5 дБ |
||
|
Неравномерность амплитудно-частотной характеристики генератора |
Не более ±1.0 дБ |
||
|
Коэффициент гармоник огибающей модулированного сигнала на частоте модуляции 15000 Гц |
Не более 5 % |
||
|
Время установления рабочего режима |
30 минут |
||
Варианты написания:
Г4176Б, Г4 176Б
