Генератор Каскад KE512
Генератор синусоидального сигнала предназначен для настройки и контроля различной радиоаппаратуры.
Подробное описание
Генератор настроен на фиксированную частоту 1 кГц. Однако радиолюбитель может по своему усмотрению изменять фиксированную частоту в широких пределах (3 Гц...500 кГц). Возможно также включение, при котором обеспечивается изменение частоты генерируемого сигнала; при этом амплитуда выходного сигнала отличается высокой стабильностью.
- Напряжение питания 6.3…15 В
- Ток потребления 5 мА
- Печатная плата 45 × 23 мм
Технические характеристики KE512
|
Параметр |
Значение |
|
Диапазон генерируемых частот (не уже) |
3 Гц…500 кГц |
|
Амплитуда сигнала на выходе |
0.35 В |
|
Коэффициент гармоник (не более) |
1 % |
|
Сопротивление нагрузки (не менее) |
5 кОм |

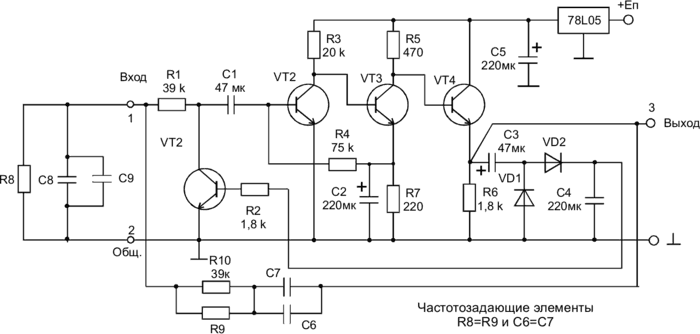

Принципиальная схема KE512
