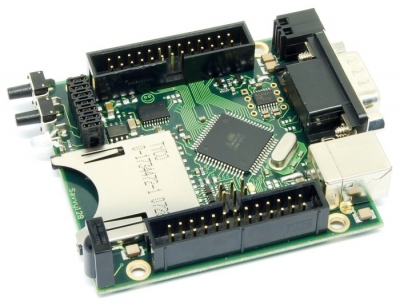

Отладочная плата Chip45 AVR-SAVVY128

Подробное описание

Erik Lins), на базе микроконтроллера фирмы ATMEL ATmega128. Наличие считывателя накопителей MultiMediaCard и SecureDigital и различных интерфейсов позволяет использовать данную плату в построении различных систем с накоплением данных и последующей передачей их в ПК посредством быстрого USB интерфейса.

Большая плотность монтажа и, как следствие, малые габаритные размеры позволяют помещать AVR-SAVVY128 в малогабаритные корпуса, к примеру, на DIN рельсу. Эрик Линс предлагает как опцию отсек с дисплеем и кнопками для расширения функциональности платы, а также малогабаритный пластиковый корпус. Наличие инфракрасного датчика обеспечивает дистанционное управление разрабатываемой системой.

Отличительные особенности:

• установленный микроконтроллер ATmega128;
• считыватель карт MMC/SD;
• интерфейс RS-232;
• интерфейс RS-485 (опционально);
• интерфейс USB 2.0 full speed на базе USB-UART конвертера CP2102;
• ИК-приемник для дистанционного управления;
• две пользовательские кнопки;
• два пользовательских светодиода;
• цепь сброса;
• стандартный ISP разъем 6-пин;
• кварцевый резонатор на 14,7456 МГц;
• светодиод состояния;
• встроенный регулятор на +3.3 В;
• все выводы микроконтроллера доступны на штыревых выводах 2×26 pin;
• габариты: 67.4 × 64.6 мм.

Основные параметры

Комплектация: отладочная плата AVR-SAVVY128.

Принципиальная схема отладочной платы
