Отладочная плата Chip45 AVR-CRUMB2560

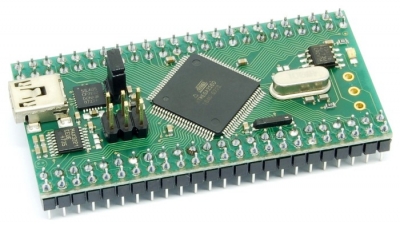

AVR-CRUMB2560 – плата с высокой плотностью монтажа для построения и отладки модульных систем на базе микроконтроллера ATmega2560.
Подробное описание
Кварцевый резонатор на плате типа HC49 позволяет устанавливать тактовую частоту работы микроконтроллера до 16 МГц.
Отличительные особенности:
- установлен микроконтроллер ATmega2560 с тактовой частотой до 16МГц;
- Flash 256 КБайт;
- EEPROM 4 КБайт;
- SRAM 8 КБайт;
- интерфейсы: 4×UART, SPI, I2C, ISP (6 выводов);
- до 83 портов ввода/вывода;
- USB (преобразователь UART в USB на CP2102);
- RS-232 (на микросхеме трансивера MAX3221);
- RS-485 (на микросхеме трансивера SN75ALS176);
- на плате установлен часовой кварц 32 768 Гц (для RTC);
- 4 канала ШИМ с разрешением 8 бит;
- 12 каналов ШИМ с разрешением до 16 бит;
- напряжение питания: 2.7 В...5.0 В;
- сторожевой таймер;
- 10-битный 16-канальный АЦП;
- размеры модлуя: 30.48 × 60.96мм.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
ICSP6/RS232/RS485/USB |
|
Ядро базового компонента |
AVR |
|
Разрядность, бит |
8 |
|
Базовый компонент |
ATMega2560 |
|
Вспомогательный компонент |
MAX3221 |
|
Целевое напряжение, В |
2.7…5.5 |
|
Источник питания |
USB |
Комплектация: отладочная плата AVR-CRUMB2560.

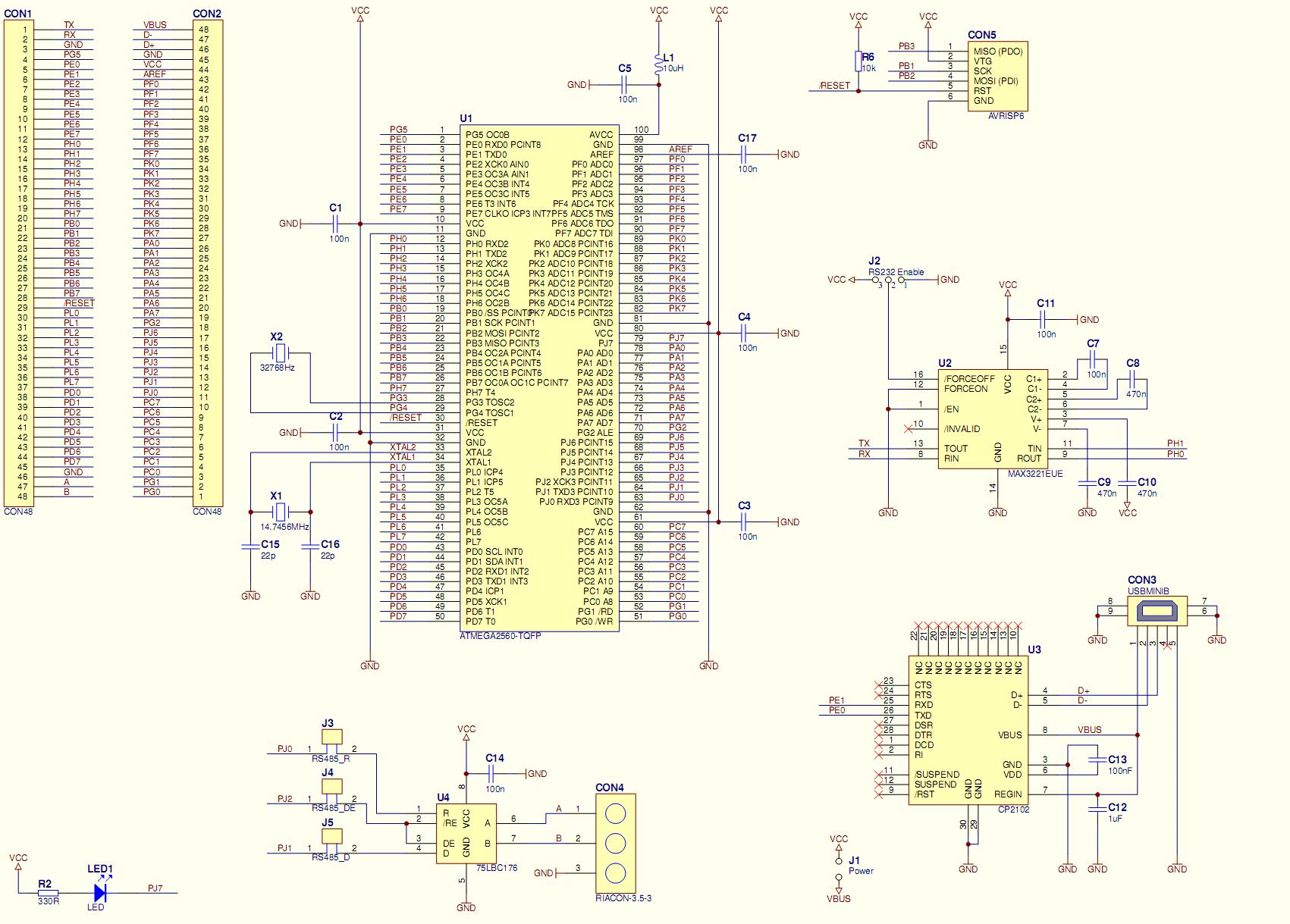

Принципиальаня схема отладочной платы
