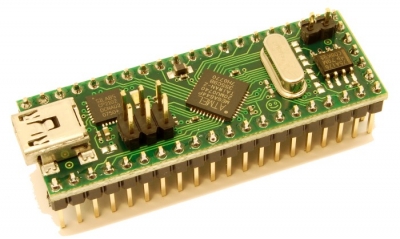

Отладочная плата Chip45 AVR-AVR-CRUMB644
AVR-CRUMB644 – плата с высокой плотностью монтажа для построения и отладки модульных систем на базе микроконтроллера ATmega644.
Подробное описание
Кварцевый резонатор на плате типа HC49 позволяет устанавливать тактовую частоту работы микроконтроллера до 20МГц.AVR-CRUMB168-USB - сердце будущей малогабаритной системы. Достаточно поместить плату в малогабаритный корпус и подключить необходимые элементы индикации. На плате предусмотрен ISP разъем для внутрисхемного программирования.
Отличительные особенности:
- установлен микроконтроллер ATmega644 компании Atmel с тактовой частотой до 20МГц в корпусе MLF44;
- Flash 64 КБайт
- EEPROM 2 КБайт
- SRAM 4 КБайт
- интерфейсы: 2×UART, SPI, I2C, ISP (6 выводов);
- до 32 портов ввода/вывода;
- USB (преобразователь UART в USB на CP2102);
- RS-485 (на микросхеме трансивера SN75ALS176);
- на плате установлен часовой кварц 32768Гц (для RTC);
- 6 каналов ШИМ;
- 12 каналов ШИМ с разрешением до 16 бит;
- 6 режимов энергосбережения;
- напряжение питания: 1.8 В...5.5 В;
- сторожевой таймер;
- 10-битный 8-канальный АЦП;
- размеры модуля: 50.8 × 17.8мм.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
USB / ISP |
|
Ядро базового компонента |
AVR |
|
Разрядность, бит |
8 |
|
Базовый компонент |
ATMega644 |
|
Вспомогательный компонент |
CP2102, SN75ALS176 |
|
Целевое напряжение, В |
2.7…5.5 |
|
Источник питания |
USB |
Комплектация: отладочная плата AVR-CRUMB644.

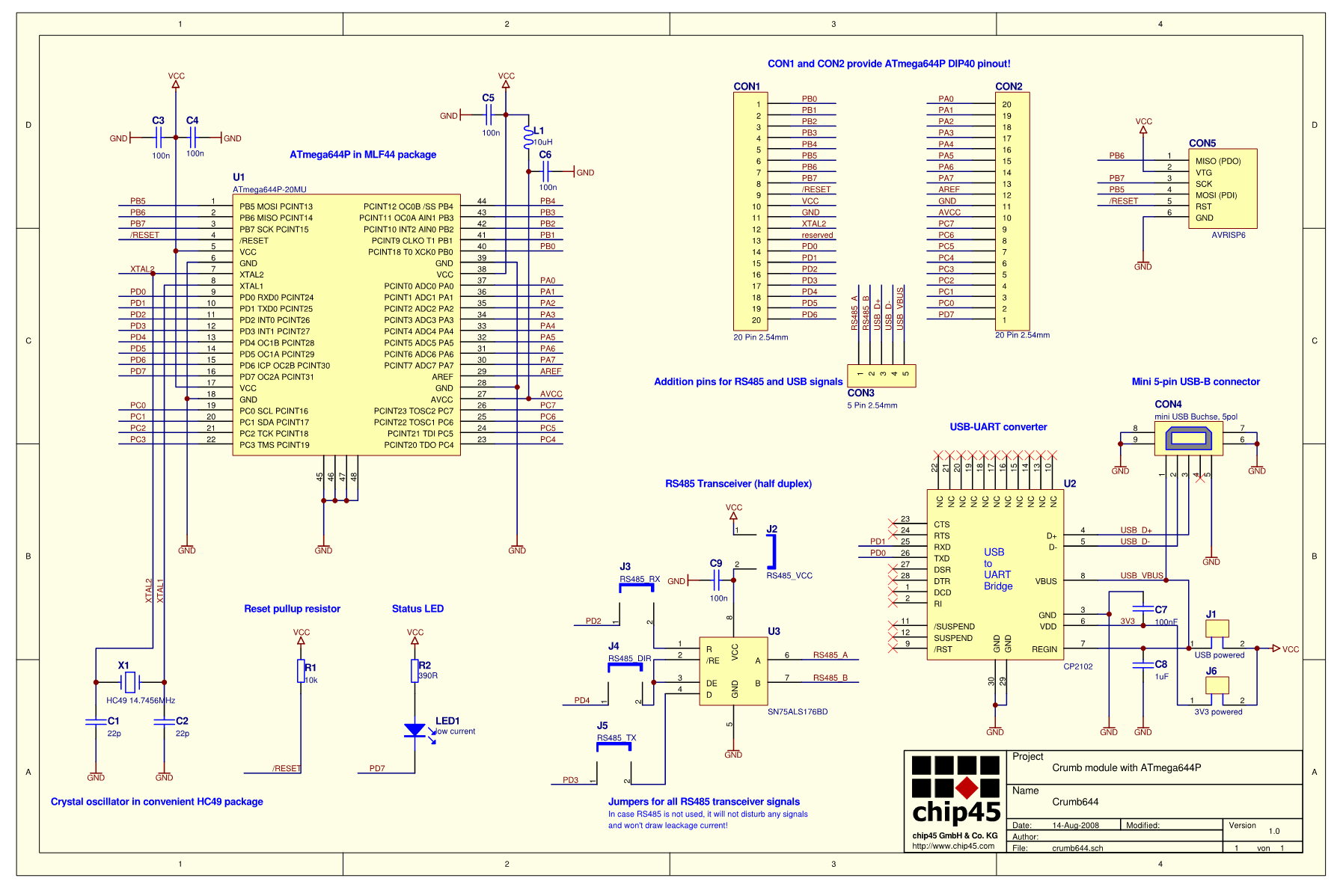

Принципиальная схема отладочной платы
Варианты написания:
AVRCRUMB644, AVR CRUMB644
