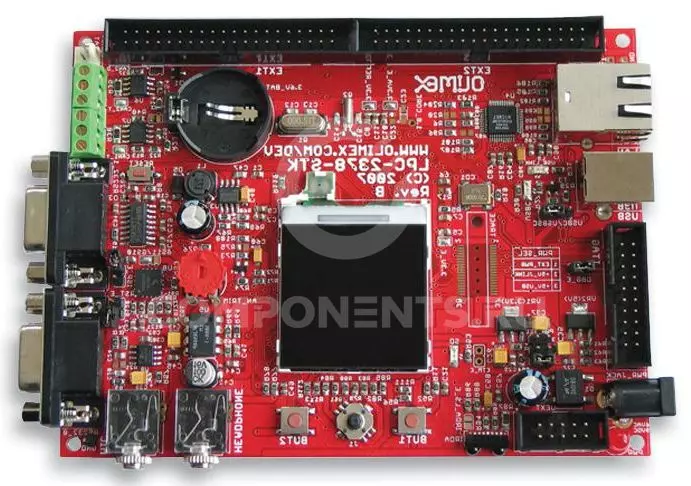

Отладочная плата Olimex LPC-2378STK

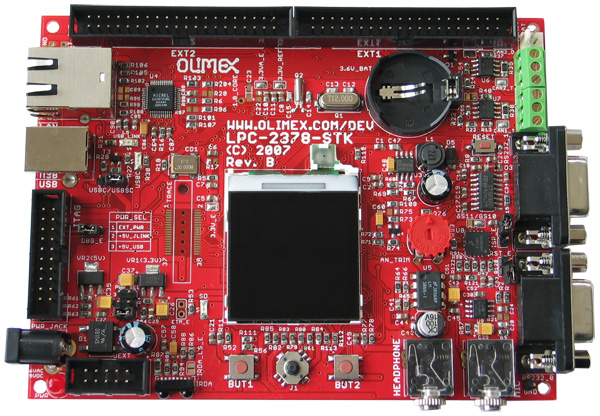

LPC-2378STK – отладочная плата фирмы Olimex для микроконтроллера LPC2378 ARM7TDMI-S.
5 предложений от 5 поставщиков Макетные платы и комплекты - ARM DEV BRD FOR LPC2378 512KB FLASH 16KB RAM | |||
| LPC2378-STK | по запросу | ||
| LPC-2378STK Olimex | по запросу | ||
| LPC2378-STK Olimex | по запросу | ||
| LPC2378-STK Olimex | по запросу | ||
Подробное описание
Плата позволяет разработчику загружать через порт RS-232 пользовательскую программу и отлаживать ее с помощью JTAG-эмулятора. На плате установлены все необходимые для быстрого старта компоненты. На плате установлен специальный разъем для подключения модулей, расширяющих круг решаемых задач: беспроводная связь, радиочастотная идентификация, воспроизведение MP3 контента и др.
Отличительные особенности:
- установленный микроконтроллер LPC2378
- 16/32-разрядное ARM7TDMI-S ядро
- 512 КБайт Flash-памяти программ, 16 КБайт ОЗУ, внешняя шина данных
- часы реального времени
- два порта UART, четыре CAN, I2C, SPI
- четыре 32-битных таймера
- четыре 10-битных АЦП, семь каналов захвата/хранения, ШИМ (шесть выходов)
- 5В совместимые входы/выходы, работоспособность до 60МГц (встроенный PLL);
- JTAG-коннектор 2×10 пин, ARM-JTAG (Wiggler) совместимый;
- 128×128 TFT 12bit цветной ЖКИ;
- держатель карт MMC/SD;
- интерфейсы: два RS-232, два CAN, USB, IrDA и Ethernet 10/100 PHY;
- аудио-интерфейс: стереовход (микрофон) и стереовыход на наушники;
- светодиод состояния;
- кнопка «СБРОС»;
- разъем UEXT;
- периферия пользователя: две кнопки, потенциометр, подключенный к АЦП, джойстик;
- держатель литиевой батарейки типа CR2032;
- установленный регулятор на 3.3 В, 5.0 В;
- разъем для внешнего источника питания;
- соединитель, напрямую подключенный к свободным выводам микроконтроллера;
- четыре крепежных отверстия.
Основные параметры
|
Параметр |
Значение |
|
Ядро базового компонента |
ARM7-TDMI |
|
Разрядность, бит |
16/32 |
|
Базовый компонент |
LPC2378 |
|
Вспомогательный компонент |
KS8721BL |
|
Целевое напряжение, В |
5.0 / 3.3 |
|
Напряжение питания, В |
6.0 AC / 9.0 DC / 5.0 USB |
|
Источник питания |
внешний / USB |
Комплектация: отладочная плата LPC-2378STK.

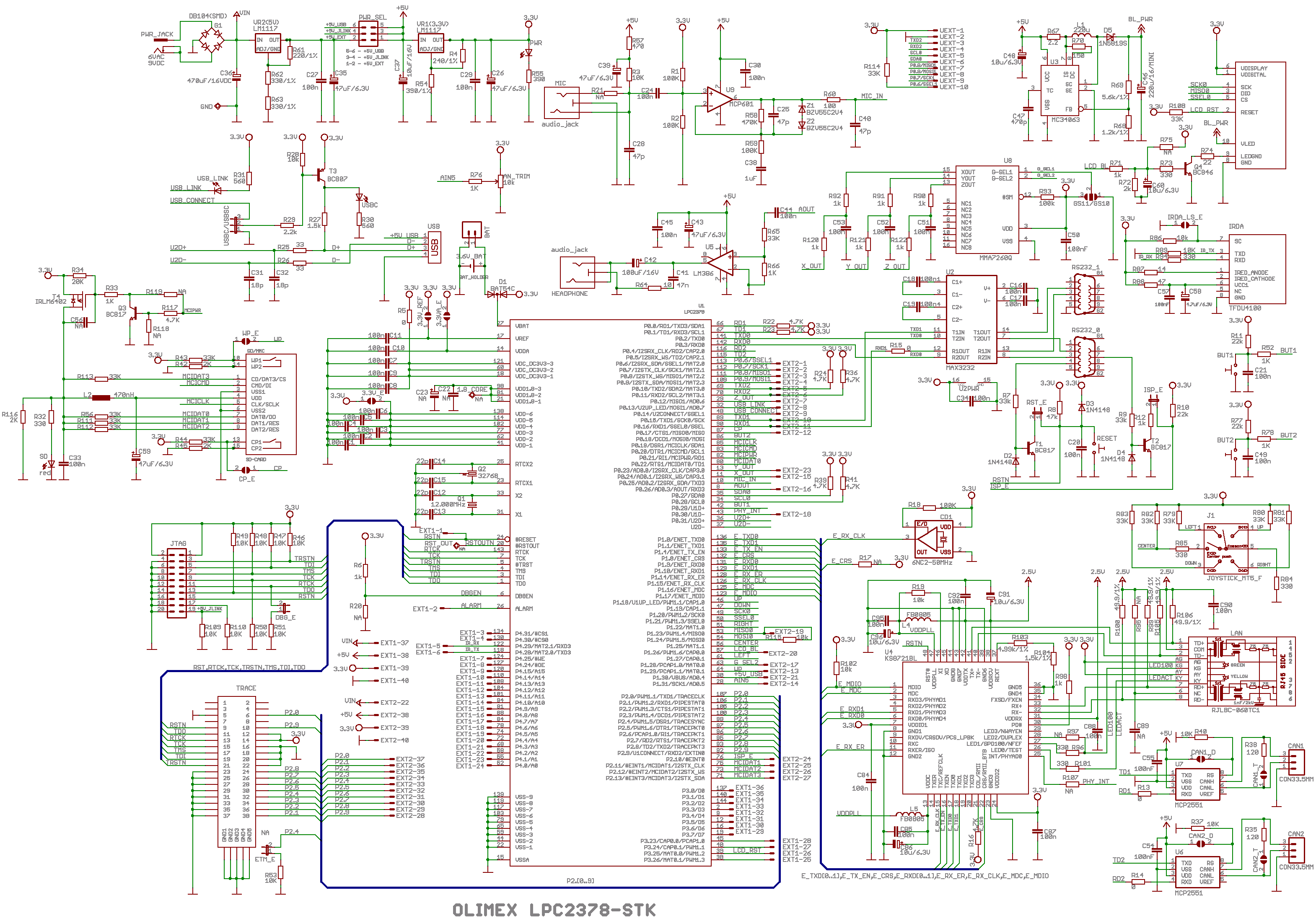

Принципиальная схема отладочной платы
Варианты написания:
LPC2378STK, LPC 2378STK
