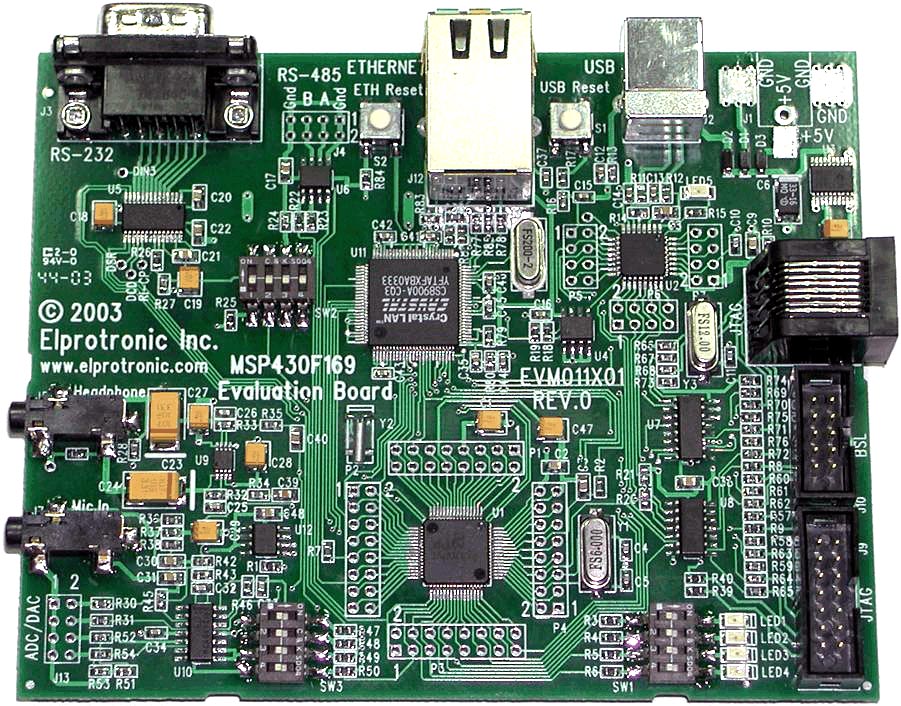

Отладочная плата Elprotronic MSP430F169EVM

Подробное описание

Плата позволяет разработчику существенно сократит время выхода готовой продукции на рынок. Большое количество интерфейсов поможет решить широкий круг задач без дополнительных затрат.

Отличительные особенности:

• установленный микроконтроллер MSP430F169 с 60 КБайт Flash памяти программ, 256 Байт Flash памяти данных, 2048 Байт RAM;
• 1 Мбит установленной Flash памяти;
• два линейных выхода/выхода на динамики и два линейных/микрофонных входа;
• встроенный JTAG коннектор;
• встроенный BSL коннектор;
• встроенный JTAG адаптер (коннектор RG-45);
• RS-232 интерфейс;
• USB интерфейс;
• Ethernet интерфейс на базе CS8900A;
• 4-е пользовательских кнопки;
• 4-е пользовательских светодиода;
• встроенный стабилизатор напряжения на +3.3В;
• часовой кварц 32768 Гц;
• кварц на 6 МГц;
• все выводы микроконтроллера доступны на контактных площадках.

Основные параметры

Комплектация:

1. отладочная плата MSP430F169
2. USB кабель;
3. DB25 - RJ45 Jumper Box – для JTAG отладки через параллельный порт ПК;
4. RJ45 кабель 1.8 м;
5. CD с технической информацией

Принципиальная схема отладочной платы
