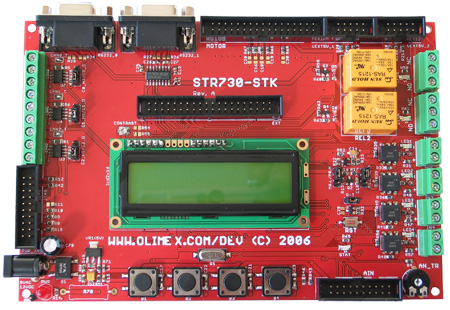

Отладочная плата Olimex STR730-STK
STR-730-STK - отладочная плата фирмы Olimex на базе микроконтроллера STR730FR2T6 ARM7TDMI-S позволяет разрабатывать системы промышленного контроля с использованием интерфеса CAN (3 канала).
Макетные платы и комплекты - ARM DEV BRD FOR STR730 | |||
| STR730-STK (OLIMEX) | по запросу | ||
| STR730-STK Olimex | по запросу | ||
| STR730-STK Olimex | по запросу | ||
| STR730-STK Olimex | по запросу | ||
Подробное описание
Через встроенный JTAG порт можно отлаживать пользовательский код, который также может быть загружен через порт RS-232. На плате установлены все необходимые для быстрого старта компоненты и периферия.
Отличительные особенности:
- установленный микроконтроллер STR730FZ2:
- ядро ARM7TDMI-S 16/32бит
- 256 КБайт Flash-памяти программ, 16 КБайт ОЗУ
- USB 2.0
- часы реального времени
- 12-битный АЦП
- четыре порта UART, два I2C, два SPI, 3 CAN
- пять 32-битных таймера, два канала захвата/хранения, ШИМ (два выхода)
- сторожевой таймер, 5 В совместимые входы/выходы;
- установленный 4 МГц кварцевый резонатор;
- JTAG-коннектор 2×10пин, ARM-JTAG (Wiggler) совместимый;
- 3 CAN порта на базе MCP2551;
- два интерфейса RS-232;
- ЖКИ 2×16;
- 4 оптоизолированных дискретных входа;
- 2 силовых выхода на реле;
- светодиод состояния;
- кнопка «СБРОС»;
- четыре пользовательские кнопки;
- часовой резонатор;
- два разъема UEXT для периферийных модулей Olimex: MP3, RF2.4Ghz, RFID;
- разъем для внешнего источника питания;
- установленный регулятор на 5.0 В с выходным током до 800 мА;
- IDC соединители, для подключения драйвера мотора, аналоговых и цифровых схем;
- четыре крепежных отверстия;
- макетная область;
- размеры: 100 × 90 мм.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
USB, JTAG |
|
Ядро базового компонента |
ARM7TDMI-S |
|
Разрядность, бит |
16/32 |
|
Базовый компонент |
STR730FZ2 |
|
Вспомогательный компонент |
ST232D, MCP2551 |
|
Целевое напряжение, В |
5.0 |
|
Напряжение питания, В |
9.0 AC / 12.0 DC |
|
Источник питания |
внешний |
Комплектация: отладочная плата STR-730-STK.

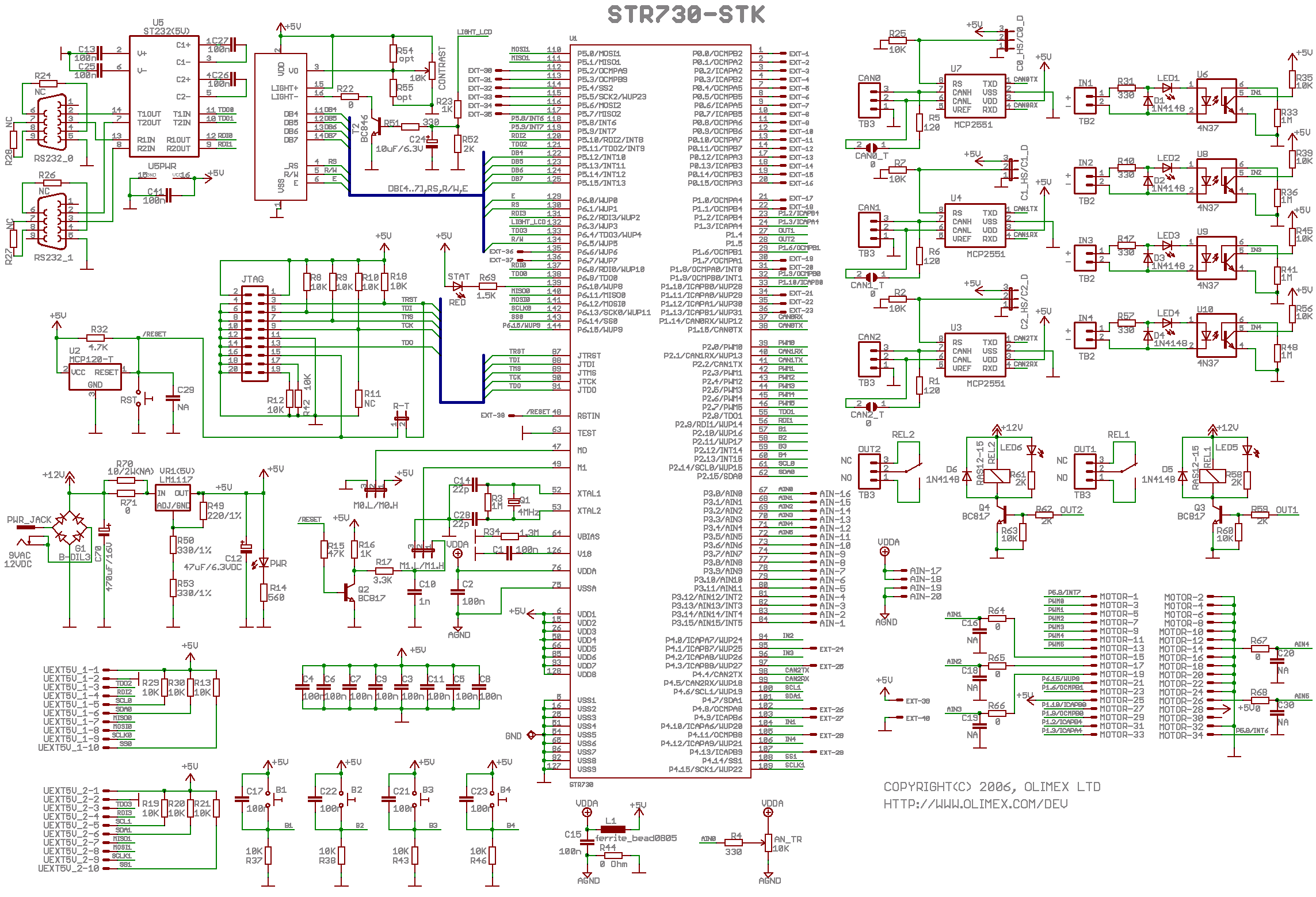

Принципиальная схема отладочной платы
