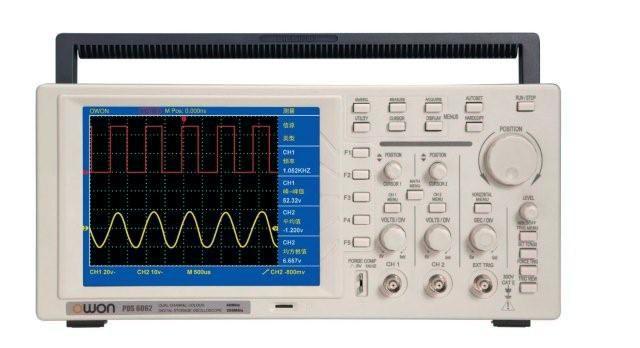

Осциллограф Owon PDS6062S
| Производитель | Owon |
| Серия | PDS |
| Модель | PDS6062S |
Осциллографы серии PDS
Подробное описание
Серия цифровых запоминающих осциллографов с полосой пропускания от 25 до 100 МГц
- Большой цветной дисплей
- Автомасштабирование
- 20 автоматических измерений
- Поддержка передачи данных в ПК по USB
- Максимальная длительность записи 6000 точек на каждый канал
Технические характеристики осциллографов серии PDS
|
Параметры |
Значения |
||||||
|
PDS5022S |
PDS6042S |
PDS6062S |
PDS6062T |
PDS7062T |
PDS7102T |
||
|
Полоса пропускания |
25 МГц |
40 МГц |
60 МГц |
60 МГц |
100 МГц |
||
|
Максимальная частота |
100 МГц |
250 МГц |
250 МГц |
500 МГц |
500 МГц |
||
|
Время нарастания |
≤14 нс |
≤8.75 нс |
≤5.8 нс |
≤3.5 нс |
|||
|
Дисплей |
8 дюймов цветной |
8 дюймов цветной |
|||||
|
Число каналов |
2 + вход внешней синхронизации |
||||||
|
Режимы дискретизации |
Нормальный / Пиковое детектирование и усреднение |
||||||
|
Память |
5 кБ макс. |
6 кБ макс. |
|||||
|
Диапазон частот |
10 Гц…100 МГц |
10 Гц…250 МГц |
1 Гц…500 МГц |
||||
|
Горизонтальная развертка |
5 нс/дел...100 с/дел, шаг 1-2.5-5 |
||||||
|
Чувствительность по вертикали |
5 мВ/дел ... 5 В/дел |
||||||
|
Погрешность усиления |
±5% |
±3% |
|||||
|
Максимальное |
300 В (DC+AC пик-пик) |
400 В (DC+AC пик-пик) |
|||||
|
Входной импеданс |
1 МОм ±2% || 20 пФ ±5 пФ |
1 МОм ±2% || 15 пФ ±3 пФ |
|||||
|
Связь по входу |
Открытый, закрытый вход |
Открытый, закрытый |
|||||
|
Режимы синхронизации: |
По фронту / по сигналу ТВ |
||||||
|
Разрешение по вертикали |
8 бит (2 канала одновременно) |
||||||
|
Погрешность горизонтального |
±0.01% |
||||||
|
Погрешность измерения ΔT |
Однократно: ±(1 длит.интервала + 10–4 × показание + 0.6 нс) |
||||||
|
Память осциллограмм |
4 осциллограммы |
||||||
|
Курсорные измерения |
ΔV, ΔT |
||||||
|
Частота строк, кадров (ТВ) |
Поддерживает NTSC, PAL и SECAM |
||||||
|
Интерполяция |
(sin x)/x |
||||||
|
Регулировка смещения |
±50 В (500 мВ…5 В), |
||||||
|
Уровень синхронизации |
±6 делений от центра экрана |
||||||
|
Автоматические измерения |
Пик-пик, среднее, с.к.з., частота, период, макс., мин., выброс, провал |
||||||
|
Математическая обработка |
+, –, БПФ |
||||||
|
Фигуры |
Полоса частот |
25 МГц |
40 МГц |
60 МГц |
100 МГц |
||
|
Фазовая ошибка |
±3º |
||||||
|
Интерфейс |
USB (для передачи данных в ПК) |
||||||
|
Питание |
100…240 В, 50 / 60 Гц, CAT II |
||||||
|
Потребляемая мощность |
≤15 Вт |
||||||
|
Предохранитель |
1 А / 250 В |
||||||
|
Габариты |
350 ×157 ×103 мм |
||||||
|
Вес |
1.6 кг |
1.7 кг |
1.8 кг |
1.7 кг |
|||
Основные параметры осциллографа
| Параметр | Значение |
|---|---|
| Тип | цифровой |
| Исполнение | настольный |
| Число каналов | 2 |
| Полоса пропускания, МГц | 60 |
