Отладочный набор FDI ARM-57TS-LPC3250
ARM-57TS-LPC3250 – отладочный набор компании Future Designs для разработки приложений на микроконтроллере LPC3250 компании NXP с ядром ARM926EJ-S.
Макетные платы и комплекты - ARM ARM 5.7 TouchScreen LCD Kit for LPC3250 | |||
ARM-57TS-LPC3250 FDI | по запросу | ||
ARM-57TS-LPC3250 | по запросу | ||
ARM-57TS-LPC3250 FDI | по запросу |
Подробное описание
Набор состоит из платы-носителя, модуля на котором установлен микроконтроллер и TFT LCD 5.7".
Модуль выполнен в форм-факторе SO-DIMM с 200 выводами и содержит микроконтроллер LPC3250, 32 МБ DDR SDRAM, 256 МБ NAND Flash, 1 кБ последовательной I2C EEPROM с возможностью ограничения доступа, 10/100 Ethernet PHY, слот для SD карт памяти, разъем для подключения JTAG-отладчика.
Отличительные особенности
- Микроконтроллерный модуль:
- микроконтроллер LPC3250 с ядром ARM926EJ-S;
- тактовая частота: 266 МГц;
- память:
- 256 МБайт NAND Flash,
- 256 КБайт внутненней ОЗУ (SRAM),
- 32 МБайт внешней ОЗУ (SDRAM);
- 10/100 Ethernet PHY;
- разъем для карт памяти microSD;
- разъем для подключения miniJTAG-отладчика.
- Плата-носитель:
- 200-выводный ARMDIMM-сокет поддерживает установку модулей с микроконтроллерами на ядре ARM7, ARM9, Cortex-M3;
- разъем Ethernet (RJ45);
- разъемы USB Host и USB Device;
- RS232;
- 3-осевой акселерометр и датчик температуры;
- часы реального времени;
- интерфейс для подключения графического дисплея TFT LCD с разрешением дло 1024×768 и 18-разрядной глубиной цвета;
- внешний 5.0 В источник питания или питание от USB.
- Плата с установленным LCD:
- дисплей с сенсорным экраном 5.7" с разрешением QVGA;
- для заказа доступны дисплеи от 3.5" до 10.4".
Основные параметры:
Параметр |
Значение |
Интерфейс подключения |
USB / ARM-JTAG / RS232 |
Ядро базового компонента |
ARM926EJ-S |
Разрядность, бит |
32 |
Базовый компонент |
LPC3250 |
Вспомогательный компонент |
KSZ8041NL TPS3801 MT29F4G08AACWC MT46H32M16LFBF |
Целевое напряжение, В |
1.2 / 1.8 / 3.3 / 5.0 |
Напряжение питания, В |
5.0 |
Источник питания |
внешний |
Комплектация:
- микроконтроллерный модуль с установленным LPC3250,

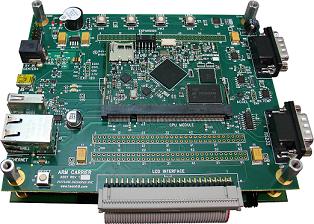

- плата-носитель,

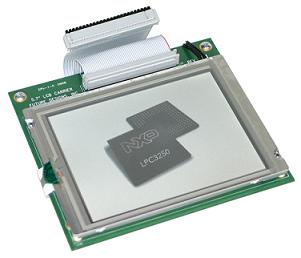

- модуль с дисплеем LCD TFT 5,7",
- блок питания 5 В, 2,3 А,
- комплект кабелей (USB и Ethernet),
- JTAG-отладчик от компании Segger.
Принципиальная схема микроконтроллерного модуля
Принципиальная схема платы-носителя
Варианты написания:
ARM57TSLPC3250, ARM 57TS LPC3250
