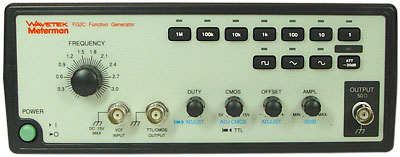

Генератор сигналов Meterman FG2C-U

Параметры

Значения

FG3C-U

FG2C-U

Основные
параметры

Диапазон частот

0.3 Гц … 3 МГц (7 диапазонов)

Амплитуда

> 10 В п-п (на нагрузке 50 Ом)

Выходное сопротивление

50 Ом ±10%

Аттенюатор (регулятор)

–20 дБ ±1 дБ

Аттенюатор (кнопка)

–20 дБ ±1 дБ

Постоянное смещение

< –5 В … > +5 В (на нагрузке 50 Ом)

Управление
коэффициентом заполнения

80%:20%:80% до 1 МГц; плавная регулировка

Погрешность
установки диапазона

± 5%, +1 Гц

Синусоидальный
сигнал

Нелинейные искажения

≤ 1%, 0.3 Гц … 200 кГц

(Характеристики приведены для диапазона выходных сигналов от МАКС.

до 1/10)

Неравномерность АЧХ

<0.3 дБ, 0.3 Гц … 300 кГц
< 0.5 дБ, 300 кГц … 3 МГц

Треугольный
сигнал

Линейность

≥ 98%, 0.3 Гц … 100 кГц
≥ 95%, 100 кГц … 3 МГц

Меандр

Асимметрия формы

± 2%, 0.3 Гц … 100 кГц

Время нарастания и спада

≤ 100 нс при максимальном выходном сигнале
на нагрузке 50 Ом

КМОП выход

Уровень

4 В п-п, ±1 В п-п … 14.5 В п-п ± 0.5 В п-п, регулируемый

Время нарастания и спада

≤ 120 нс

ТТЛ выход

Уровень

≥ 3 В п-п

Нагрузочная способность

20 ТТЛ

Время нарастания и спада

≤ 25 нс

Вход управления
частотой

Входное напряжение

–10 … +10 В, ±1 В (100:1)

Входное сопротивление

10 кОм ±10%

GCV

Выходное напряжение

0 … 2 В DC,
в зависимости от выбранного
диапазона частот

–

Режим качания
частоты

Качание/Ручной

Выбирается переключателем

Качание/Уровень

Максимальное соотношение
100:1, регулируется

Качание/Время

Регулируется
в диапазоне 0.5 с … 30 с

Качание/Режим

Переключатель
Линейный/Логарифмический

Амплитудная
модуляция

Глубина

0 … 100 %

–

Модулирующая частота

400 Гц (внутр.)
0 … 1 МГц (внеш.)

Полоса
пропускания несущей

100 Гц … 3 МГц (–3 дБ)

Чувствительность
внешнего входа

≤ 10 В п-п при модуляции 100%

Частотная
модуляция

Девиация

0 … ±5%

–

Модулирующая частота

400 Гц (внутр.)
0 … 20 кГц (внеш.)

Чувствительность
внешнего входа

≤ 10 В п-п при модуляции 10%

Частотомер

Внутренний/Внешний

Выбирается переключателем

–

Диапазон

Внутренний
сигнал

0.3 Гц … 3 МГц

Внешний
сигнал

5 Гц … 150 МГц

Погрешность

Погрешность опорного
генератора ±1 ед. сч.

Опорный генератор

±20 ppm (23 ºC ±3 ºC),
после 30 мин прогрева

Разрешение

10 нГц (в диапазоне 1 Гц)
1 кГ2 (в диапазоне 100 МГц)

Входное сопротивление

1 МОм /150 пФ

Чувствительность

≤ 35 мВ с.к.з. (5 Гц … 100 МГц)
≤ 45 мВ с.к.з. (100 МГц … 150 МГц)

Прочее

Дисплей

6 разрядов; зеленый светодиодный,
выстоа цифр 7.6 мм

–

Питание

115 В AC / 230 В AC ±15%, 50/60 Гц

Условия эксплуатации

Внутри помещений,
высота над уровнем моря до 2000 м,
0 ºC … 40 ºC при относительной влажности 80%

Условия храниения

–10 ºC … 70 ºC при относительной влажности 70%

Габариты

243 × 93 × 292 мм

Вес

2.2 кг

2.0 кг

Категории безопасности

EN61010-1, Cat. II, Pollution degree 2
