Отладочный набор Texas Instruments EKT-LM3S6965

Подробное описание

Отладочная плата на базе ARM Cortex-M3 микроконтроллера LM3S6965 с интегрированным 10/100 Мбит Ethernet-контроллером также имеет внутрисхемный отладочный интерфейс (ICDI) для аппаратной отладки и может использоваться для отладки других систем на базе микроконтроллеров ARM Cortex-M3.

Отладочный набор позволяет провести быструю оценку, разработку опытного образца и в дальнейшем создание конечного Ethernet-устройства, определенным образом этому способствует наличие большого числа примеров исходных кодов для различных приложений. Также в набор включен набор инструментов разработки и отладки Keil RealView, IAR Embedded Workbench, инструменты отладки Code Sourcery GCC и Code Red Technologies, а также Texas Instruments’ Code Composer Studio IDE.

Отличительные особенности:

• установленный микроконтроллер LM3S6965:
  • 32-бит ARM Cortex-M3, рабочая частота 50 МГц
  • 256 Кбайт Flash-памяти программ, 64 Кбайт SRAM
  • интегрированный Ethernet-контроллер;
  • два аналоговых компаратора, 4-канальный 10-битный АЦП
  • четыре 32-битных таймера общего назначения, 2×I2C, 3×UART, 3×ШИМ;
• USB интерфейс используется для отладки, как последовательный интерфейс передачи данных, как источник питания;
• разъем 20-pin ARM-JTAG
• возможность питания от USB или от внешнего источника питания;
• установленный стабилизатор напряжения 3.3 В;
• установленный DC/DC преобразователь для подсветки дисплея;
• установленный цветной OLED дисплей 128×96;
• пользовательские кнопки, светодиоды, джойстик;
• аудиоинтерфейс;
• слот для установки карт памяти microSD;
• свободные выводы микроконтроллера доступны на контактных площадках платы;

Основные параметры

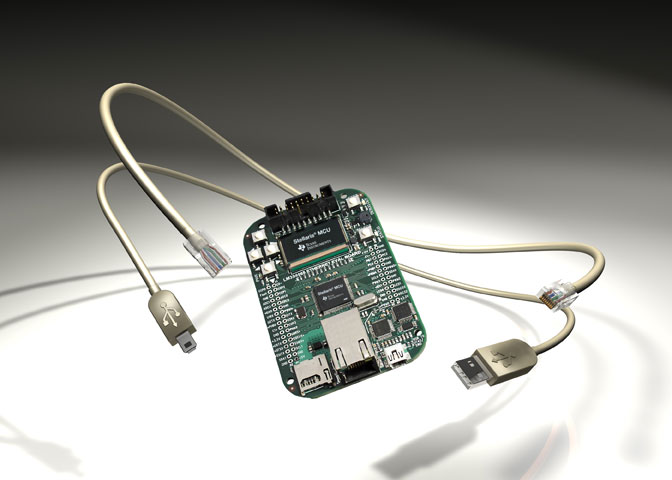

Комплектация:

1. Отладочная плата EKT-LM3S6965
2. USB кабель
3. JTAG кабель
4. CD диск с ПО.

Принципиальная схема отладочной платы

Варианты написания:

EKTLM3S6965, EKT LM3S6965
