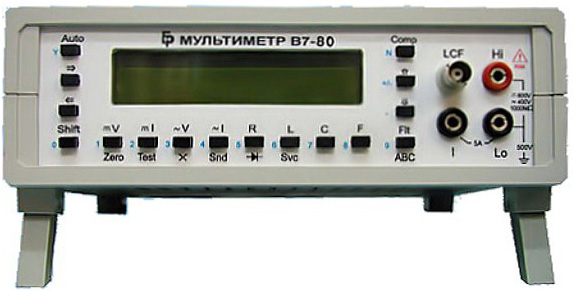

Мультиметр Импульс В7-80

Мультиметр В7-80 предназначен для измерения основных электрических величин: постоянного и переменного напряжений, силы постоянного и переменного токов, сопротивления постоянному току, частоты, емкости и индуктивности.

Купить В7-80 на РадиоЛоцман.Цены Вольтметр универсальный
Контест Россия	В7-80	103 286 ₽
ПриСТ Россия и страны СНГ	В7-80 РИП-Импульс	по запросу

Выбираем схему BMS для заряда литий-железофосфатных (LiFePO4) аккумуляторов

Подробное описание

Прибор рассчитан как на автономное использование, так и на работу в составе автоматизированных систем с интерфейсом СТЫК С2 (RS-232C).

Основные особенности мультиметра

Измерение абсолютного и относительного отклонения
Отображение значения измеряемого параметра с указанием полярности и единицы измерения, состояния прибора (значения включенных режимов
Самодиагностика, включение тестовых программ
Цифровая фильтрация показаний с высокой разрешающей способностью
Подсветка индикатора
Питание от сети (220±22) В, частотой (50±1.0) Гц или от встроенного аккумулятора
Мощность, потребляемая от сети питания, не более 15 ВА
Масса прибора не более 1.5 кг
Габаритные размеры прибора 250 × 80 × 300 мм
Рабочий диапазон температур от 5 до 40° С

Мультиметр Rigol DM3058

Технические характеристики В7-80

Измерение постоянного напряжения
Предел	Диапазон	Предел допускаемой основной погрешности, ±	Входное сопротивление, кОм	Температурный коэффициент не более, ppm/°С
0.2 В	±(0…0.2) В	0.05% от Ux+20 мкВ	Не менее 10000	30
2 В	±(0.2...2) В	0.05% от Ux+0.2 мВ	Не менее 10000	20
20 В	±(2…20) В	0.05% от Ux+2 мВ	10.1±1%	40
200 В	±(20…20) В	0.05% от Ux+20 мВ		40
600 В	±(200…600) В	0.1% от Ux+200 мВ		50
Примечание: Ux – измеренное значение напряжения

Измерение переменного напряжения
Диапазон	Предел допускаемой основной погрешности, ±
В частотном диапазоне	10…20 Гц	20…40 Гц	40 Гц…10 кГц	10…20 кГц	20…50 кГц	50…100 кГц
0.001…0.2 В	1.5% от Ux+0.1 мВ	0.5% от Ux+0.1 мВ	0.15% от Ux+0.1 мВ	0.2% от Ux+0.2 мВ	0.5% от Ux+0.3 мВ	1% от Ux+0.5 мВ
0.2…2 В	1.5% от Ux+0.5 мВ	0.5% от Ux+0.3 мВ	0.15% от Ux+0.3 мВ	0.2% от Ux+0.5 мВ	0.5% от Ux+1 мВ	1% от Ux+2 мВ
2…20 В	1.5% от Ux+5 мВ	0.5% от Ux+3 мВ	0.15% от Ux+3 мВ	0.2% от Ux+5 мВ	0.5% от Ux+10 мВ	1% от Ux+20 мВ
20…200 В	1.5% от Ux+50 мВ	0.5% от Ux+30 мВ	0.15% от Ux+30 мВ	0.2% от Ux+50 мВ	0.5% от Ux+100 мВ	1% от Ux+0.2 мВ
200…400 В	1.5% от Ux+100 мВ	0.5% от Ux+60 мВ	0.3 % от Ux+60 мВ	0.5% от Ux+100 мВ	Не нормируется

Измерение сопротивления
Предел	Диапазон	Предел допускаемой основной погрешности, ±	Измерительный ток, мкА	Температурный коэффициент не более, ppm/°С
0,2 кОм	0…200 Ом	0.1% от Rx+0.05 Ом	1000±5%	50
2 кОм	0.2…2 кОм	0.1% от Rx+0.1 Ом	1000±5%	50
120 кОм	2…120 кОм	0.1% от Rx+2 Ом	< 25 мкА	50
200 МОм	0.12…200 МОм	(0.1+0.1R) % от Rx	< 25 мкА	100*
->\| - (тест)	0…5 В	0.25% от Uп+2 мВ	1000±5%	100*
Примечания: Rx – измеренное значение сопротивления; R – измеренное значение сопротивления, выраженное в МОм; Uп – падение напряжения на тестируемой цепи; * - справочные данные

Измерение частоты
Диапазон измерения	Напряжение (СКЗ)	Погрешность
0.2Гц…1 МГц	0.2 В…25 В	0.01% от Fx+1 ед. мл. р.
0.2 Гц…10 МГц	< 10 В	0.01% от Fx+1 ед. мл. р.
0.2 Гц…50 МГц	< 5 В	0.01% от Fx+1 ед. мл. р.

Измерение постоянного и переменного тока
Предел	Диапазон	Предел допускаемой основной погрешности, ±
В частотном диапазоне		Постоянный ток	10…20 Гц	20…40 Гц	40 Гц…5 кГц	5…10 кГц
0.2 А	0…0.2 А*	0.2% от Ix+0.05 мА	1.5% от Ix+0.1 мА	0.5% от Ix+0.1 мА	0.3% от Ix+0.1 мА	1% от Ix+0.1 мА
2 А	0.2…2 А	0.2% от Ix+0.2 мА	1.5% от Ix+1 мА	0.5% от Ix+0.5 мА	0.3% от Ix+0.5 мА	1% от Ix+0.5 мА
5 А	2…5 А	0.2% от Ix+2 мА	1.5% от Ix+10 мА	0.5% от Ix+5 мА	0.3% от Ix+5 мА	1% от Ix+5 мА

Измерение емкости и индуктивности
Режим	Диапазон	Предел допускаемой основной погрешности, ±	Другие параметры
C	0…200 пФ	2.5% от Сх+0.5 пФ	Емкость входной цепи, компенсируемая калибровкой нуля, не более 1000 пФ. Сопротивление параллельной цепи не менее 10 кОм (сопротивление изоляции конденсатора).
	0.2…2 нФ	2.5% от Сх+2 пФ
	0.002…20 мкФ	2.5% от Сх+1 единица младшего разряда
	20…5000 мкФ	4% от Сх+1 единица младшего разряда
L	0…20 мк Гн	10% от Lx+0.05 мкГн	Индуктивность входной цепи, компенсируемая калибровкой нуля, не более 50 мкГн. Сопротивление последовательной цепи не более 10 Ом (активное сопротивление катушки).
	20…200 мкГн	10% от Lx+0.2 мкГн
	0.2…200 мГн	10% от Lx+1 единица младшего разряда
Примечание: Сх и Lx – измеренное значение емкости и индуктивности

Максимальное значение входных сигналов и перегрузки
Режим	Среднеквадратическое значение	Амплитудное значение	Частотный фактор, не более, В·кГц** (предельное произведение)
DCV	650 В	700 В	2000 (20 В…100 кГц)
ACV	500 В	700 В	20000 (200 В…100 кГц)
DCI, ACI	6 А*	10 А	–
R, TEST	500 В	700 В	2000 (20 В…100 кГц)
F	25 В	50 В	250000 (5 В…50 МГц)
L, C	5 В	15 В	–
Помеха общего вида***	500 В	500 В	500 (500 В…1 кГц)
Примечания: * – сумма постоянной и переменной составляющих тока; – максимально допустимое значение произведения частоты на амплитуду напряжения входного сигнала; * – напряжение на входных клеммах прибора относительно его корпусу (сетевого питания)
