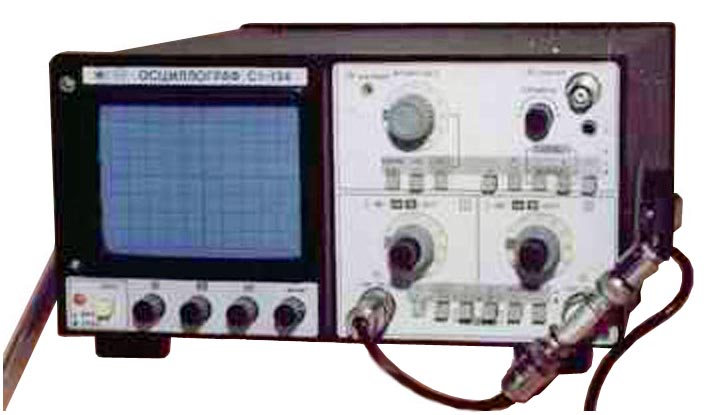

Осциллограф Электроаппарат С1-134

Параметры

Значения

Тракт
вертикального
отклонения

Коэффициенты
отклонения

Вид изображения по вертикали

"Канал I", "Канал II",
поочередное изображение каналов I и II
после каждого хода развертки;
прерывистое изображение каналов I и II

Частота коммутации

Около 50 кГц

Диапазон значений

Без делителя

2 мВ/дел. … 5 В/дел.
(10 калиброванных положений
соответственно ряду чисел 1, 2, 5)

С делителем 1:10

50 В/дел.

Пределы
допускаемого
значения основной
погрешности

Без делителя

Не более 5%

С делителем 1:10

Не более 7%

ПХ

Время
нарастания

Без делителя

Не более 10 нс,

С делителем 1:10

Не более 14 нс

Выброс

Не более 9%

Время установления

Не более 30 нс

Искажения по постоянному току

Не более 2%

Полоса
пропускания
на уровне 3 дБ

Открытый вход

0 … 35 МГц

Закрытый вход

10 кГц … 35 МГц

Нестабильность
положения луча

Дрейф

Долговременный

Не более 1 дел./ч

Кратковременный

Не более 0.2 дел./мин

Смещение луча при переключении
коэффициентов отклонения

Не более 0.5 дел.

Пределы перемещения луча по вертикали

Не менее 8 дел.

Параметры
входов

Виды входа

Открытый вход, закрытый вход

Входной импеданс

Непосредственного
входа

1 МОм || 20 пФ

С делителем 1:10:

10 МОм || ≤15 пФ

С делителем 1:1:

1 МОм || ≤100 пФ

Допустимое суммарное значение
постоянного и переменного напряжения
на закрытых входах

Не более 250 В

Допустимое входное напряжение

Не более 100 В
(эффективное значение)

Тракт
горизонтального
отклонения

Режимы работы развертки

Ждущий, aвтоколебательный

Коэффициенты
развертки

Диапазон значений

100 нс/дел. … 100 мс/дел.
(19 калиброванных положений
соответственно ряду чисел 1,2, 5)

Растяжка

×10

Основная
погрешность

Без растяжки

Не более 4%

С растяжкой

Не более 6%

Синхронизация

Внутренняя
синхронизация

При размере изображения
сигнала 0.8 деления и более

Сигналом частотой от 10 Гц до 7 МГц

При размере изображения 2 деления
и более

До 35 МГц

Источник

Канал I, канал II, сеть

Внешняя
синхронизация

Амплитуда

Сигналом
с частотой повторения
10 Гц…7 МГц

250 мВ

Сигналом
с частотой повторения
до 35 МГц

≥500 мВ

Входное сопротивление

1 МОм

Допускаемое
входное
напряжение

При открытом входе

30 В (эффективное значение)

При закрытом входе

250 В

Калибратор

Форма выходного импульса

Меандр

Полярность

Положительная

Период повторения

20 мс

Амплитуда

1 В

Погрешность

Не более 1.5%

Электрические
параметры и
характеристики
ЭЛТ

Тип

12ЛО1И; однолучевая

Цвет свечения

Зеленый

Ускоряющее напряжение

8 кВ

Рабочая часть экрана

8 ×10 делений (60×8) мм

Ширина линии луча

Не более 0.8 мм

Общие
характеристики

Время установления рабочего режима

15 мин

Напряжение питания

(220 ±22) В и (127 ±12.7) В,
частотой 50 и 60 Гц,
с содержанием гармоник до 5%

Мощность, потребляемая осциллографом

35 В А

Средняя наработка на отказ

Не менее 10000 ч

Конструктивные
параметры

Габаритные размеры

130 × 268 × 360 мм

Масса

5 кг
