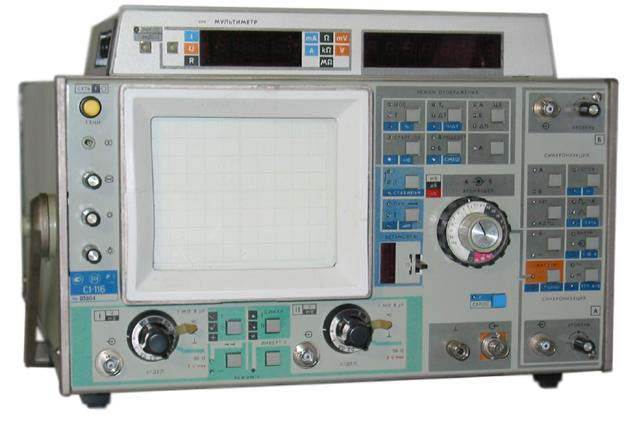

Осциллограф Электроаппарат С1-116

Осциллограф двухканальный С1-116 позволяет производить исследования формы и параметров одного или двух непрерывных и импульсных (в том числе редко повторяющихся и однократных) сигналов с высокой точностью измерения в широкой полосе частот.

Купить С1-116 на РадиоЛоцман.Цены Осциллограф C1
Контест Россия	С1-116	1 701 014 ₽

Подробное описание

Полоса пропускания 250 МГц и коэффициент отклонения 5 мВ/дел обеспечивают точные измерения высокочастотных сигналов малых уровней.

Возможность выбора входного импеданса 1 МОм или 50 Ом улучшает измерительные качества осциллографа и расширяет его применение. Возможность отображения результатов измерения амплитудных и временных параметров сигналов на цифровом табло при использовании экрана ЭЛТ как нуль – индикатора повышает точность измерений.

Существует возможность измерения напряжения, тока и сопротивления с помощью встроенного мультиметра с автоматическим выбором пределов измерения и отображением результатов на отдельном цифровом табло.

Предусмотрена возможность фотографирования осциллограмм.

Имеются выходы для запуска внешних устройств.

Наличие развертки А, развертки А подсвеченной разверткой Б, развертки Б задержанной, смешанной, растянутой разверток, аналоговой и цифровой задержки развертки позволяет наблюдать сигнал одновременно в двух масштабах времени, обеспечить повышение точности измерения временных интервалов в любом из каналов и между двумя точками, расположенными в разных каналах, сместить линию развертки на экране на N импульсов (событий) влево, обеспечить объем N-го импульса (события) для его изображения, наблюдать одновременно два сигнала, разнесенных на N импульсов (событий).

Любые значения, получающиеся в процессе измерения временных интервалов и напряжений можно представить в виде 100% значения, что обеспечивает возможность измерения любых амплитудных и временных параметров сигнала в процентах от основных параметров амплитуды и периода повторения, представлять на цифровом табло результаты измерения временных интервалов, частоты и амплитуды исследуемых сигналов.

Осциллограф Электроаппарат С1-116

Технические характеристики осциллографа С1-116

Параметры					Значения
Число каналов					2
Полоса пропускания					0 … 250 МГц
Вертикальное отклонение	Коэффициент отклонения				5 мВ/дел … 2 В/дел (9 ступеней соответственно ряду чисел 1, 2, 5)
	Основная погрешность				±3%
	Допускаемое входное напряжение (суммарное значение постоянного и переменного напряжений)	На открытых и закрытых высокоомных входах на частоте 1 кГц и менее			150 В
		При 50-омном входе			5 В (эффектное значение) или 150 В (пиковое значение)
		С выносным делителем 1:10			200 В
	Время нарастания переходной характеристики	При непосредственном входе			1.5 нс
		С делителем 1:10			1.8 нс
	Параметры входов	Высокоомный вход	Активное сопротивление		1 МОм
			Входная емкость		9 пФ
		Низкоомный вход	Активное сопротивление		50 Ом
		Выносной делитель 1:10	Активное сопротивление		1 МОм
			Входная емкость		не более 9 пФ
	Режимы по вертикали				Канал 1, канал 2, поочередное изображение каналов 1 и 2 после каждого хода развертки, прерывистое изображение каналов 1 и 2 (частота коммутации около 10 кГц), алгебраическое суммирование (канал 1 плюс канал 2)
Горизонтальное отклонение	Режим работы разверток				Развертка А, развертка А подсвеченная (разверткой Б), развертка Б задержанная, развертка смешанная, развертка растянутая (десятикратно)
	Развертка А	Режимы работы			Ждущий, автоколебательный, однократный
		Коэффициент развертки			10 нс/дел … 100 мс/дел (22 ступени соответственно ряду чисел 1, 2, 5)
		Основная погрешность			±3%
		Погрешность с растяжкой			±4%
		Растяжка развертки			10 раз
		Синхронизация		Диапазон частот	50 Гц … 250 МГц
				Уровень синхронизации	0.8 … 8 дел
				Источники	Канал 1, канал 2, каналы 1 и 2, питающая сеть
				Амплитуда внешней синхронизации	100 мВ … 3 В
	Развертка Б (задержанная)	Режимы работы			Автоколебательный (развертка Б запускается автоматически после окончания установленного времени задержки), ждущий (развертка Б запускается сигналом синхронизации после окончания установленного времени)
		Коэффициент развертки			10 нс/дел … 20 мс/дел (соответственно ряду чисел 1,2,5)
		Основная погрешность			±3%
		Погрешность с растяжкой			±4%
		Растяжка развертки			10 раз
		Синхронизация		Диапазон частот	50 Гц … 100 МГц
				Источники	Канал 1, канал 2, каналы 1 и 2
	Смешанная развертка	Источники			Создается генераторами разверток А и Б, причем начальная часть развертки создается генератором развертки А, а конечная - генератором развертки Б и имеет большую скорость, смешанная развертка работает в однократном режиме
	Аналоговая задержка развертки	Диапазон			50 нс … 0.5 с
		Погрешность измерения временных интервалов			(0.8 … 3)%
	Цифровая задержка развертки	Функция			Обеспечивает задержку развертки А относительно запуска развертки А, задержку развертки Б в режиме двойной задержки
		Диапазон			1 … 99999 импульсов
Общие характеристики	Встроенный калибратор	Форма сигнала			Меандр
		Амплитуда			1.2 В (±1%)
		Частота			10 Гц … 10 МГц (±0.1%)
	Скорость записи при фотографировании				2000 км/с
	Параметры входных сигналов для запуска внешних устройств (две розетки) на нагрузке не менее 10 кОм с параллельной емкостью 30 пф			Амплитуда	2 В
				Длительность фронта	25 нс
				Период	Изменяется в зависимости от положения переключателей время/деление разверток А и Б
	Измерение напряжения постоянного тока (только по каналу 2)				20 мВ … 20 В
				При работе с выносным делителем 1:10	200 мВ … 200 В
	Размер экрана ЭЛТ				80×100 мм
	Ширина линии луча				0.8 мм
	Цвет свечения				синий
	Электропитание			Напряжение	~220 В, 50 (60) Гц; 220 В, 400 Гц
				Потребляемая мощность	105 В·А
	Условия эксплуатации	Температура окружающей среды			(+5 … +40)°С
		Относительная влажность при температуре +25°С			98%
	Габаритные размеры				382 × 232 × 525 мм
	Масса				17 кг

Технические характеристики мультиметра С1-116

Параметры		Значения
Вольтметр постоянного тока	Диапазон измерения	0.1 мВ … 200 В
Вольтметр постоянного тока	Основная погрешность (Uпр – верхнее значение установленного диапазона; Uх- измеренное значение напряжения)	(0.8+0.2–Uпр/Uх)%
Амперметр постоянного тока	Диапазон измерения	0.1 мА … 2 А
Амперметр постоянного тока	Основная погрешность (Iпр – верхнее значение установленного диапазона; Iх- измеренное значение силы тока)	(1.2+0.2–Iпр/Iх)%
Омметр	Диапазон измерения	0.1 Ом … 20 МОм
Омметр	Основная погрешность (Rпр- верхнее значение установленного диапазона, Rх – измеренное значение сопротивления)	(0.8+0.2–Rпр/Rх)%

Варианты написания:

С1116, С1 116
