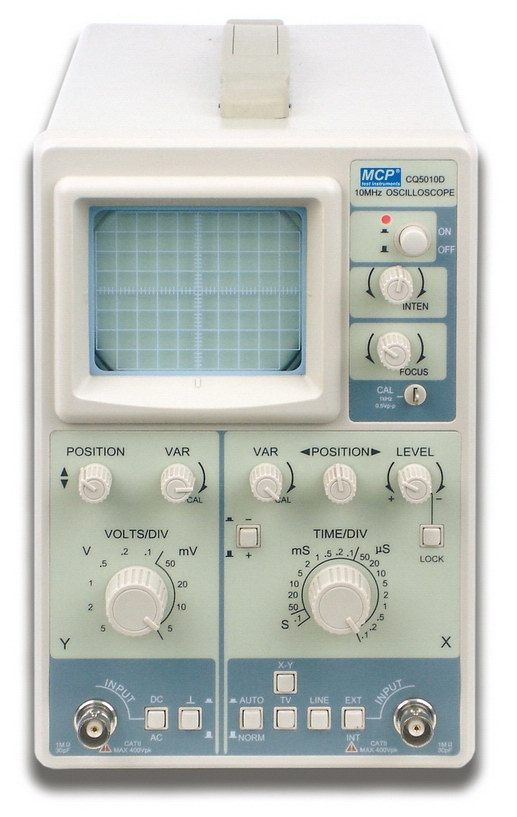

Осциллограф MCP CQ5010D

Параметры

Значения

ЭЛТ

Тип

Круглый экран 3"

Размер экрана

8×10 дел.

(1дел. = 6 мм)

Цвет свечения

Зеленый

Ускоряющее напряжение

1.3 кВ

Канал вертикального
отклонения

Коэффициент отклонения

10 мВ/дел. … 5 В/дел. ±3%

Полоса пропускания
(–3 дБ)

открытый вход: 0 … 10 МГц

закрытый вход: 10 Гц … 10 МГц

Максимальное
входное напряжение

400 В (DC + AС пик.)

Вход усилителя

Открытый, закрытый, заземленный

Входной импеданс

1 МОм ±3% | 30 пФ ±5 пФ

Плавная регулировка

2.5 : 1

Канал горизонтального
отклонения

Коэффициент развертки

0.1 мкс/дел. … 0.1 с/дел. ±3%

Плавная регулировка

2.5 : 1

Синхронизация

Режимы

Автоколебательный, ждущий, ТВ

Источники

Внутренний, сеть, внешний

Порлярность

"+" или "–"

Чувствительность

внутренняя: 1 дел.
внешняя: 0.3 В
ТВ: 2 дел.

Вход внешней
синхронизации

Входной импеданс: 1 МОм ±3% | 25 пФ ±5 пФ

Максимальное входное напряжение 160 В (DC+AC пик.)

Вход X-Y

Коэффициент отклонения

X: 0.5 В/дел.

Y: 5 мВ/дел. … 5 В/дел.

Полоса пропускания
(–3 дБ)

DC: 0 … 1 МГц,
AC: 10 Гц … 1 МГц

Разность фаз
усилителей X, Y

3° в диапазоне 0 … 50 кГц

Калибратор

Источник

Меандр 1 кГц±2%, 0.5 В п-п ±2%

Напряжение питания

110…127 В AC±10%, 220…240 В AC±10%
50 ±2 Гц, 60 ±2 Гц

Комплектность

Руководство пользователя, кабель питания,
пробник, предохранитель

Вес

~3 кг
