Осциллограф Электроаппарат С1-171

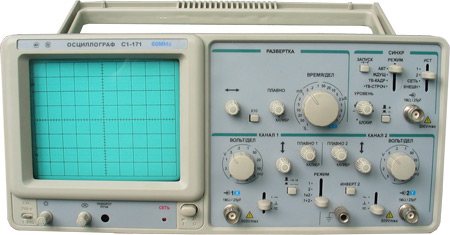

Двухканальный осциллограф С1-171 предназначен для исследования формы электрических сигналов и измерения параметров сигналов в диапазоне напряжений от 3 мВ до 40 В (до 300 В с делителем 1:10) и длительностей от 40 нс до 1 с.
Лабораторный прибор.
 Купить С1-171 на РадиоЛоцман.Цены — от 101 280 до 215 280 ₽60 МГц, 2 канала встроенный частотомер Вход внешней синхронизации ТВ-синхронизация Чувствительность от 1 мВ/дел, развертка от 0,2 мкс/дел 3% точность вертикальной... | |||
| ПРОФКИП С1-171М (prof_193) | 101 280 ₽ | ||
| С1-171 | 215 280 ₽ | ||
Подробное описание
Может быть использован для наблюдения электрических сигналов и контроля их параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.
Выпускается по техническим условиям ВУРИ.411161.016 ТУ.
Технические характеристики С1-171
|
Параметры |
Значения |
|||
|
Число каналов |
2 |
|||
|
Полоса пропускания, не менее |
60 МГц |
|||
|
Тракт |
Режимы работы |
наблюдение сигналов по каналам 1 и 2 |
||
| наблюдение суммы сигналов каналов 1 и 2 | ||||
|
наблюдение сигналов каналов |
||||
| инвертирование сигнала в канале 2 | ||||
|
просмотр телевизионного сигнала |
||||
|
Диапазон значений коэффициентов отклонения, |
1 мВ/дел … 5 В/дел |
|||
|
с делителем 1:10 |
10 мВ/дел … 50 В/дел |
|||
|
Пределы |
коэффициент отклонения |
не более ±3% |
||
|
с делителем 1:10 |
не более ±5% |
|||
|
Параметры входов |
виды входов |
открытый и закрытый |
||
|
входное |
непосредственного |
1±0.03 МОм |
||
|
с делителем 1:10 |
10±0.3 МОм |
|||
|
Коэффициент |
в диапазоне частот до 7 МГц |
не менее 10000 |
||
|
в диапазоне частот до 60 МГц |
не менее 500 |
|||
|
Горизонтальное |
Коэффициент развертки |
0.1 мкс/дел … 0.1 с/дел (19 положений |
||
|
Увеличение коэффициента развертки |
2.5 раза (плавно) |
|||
|
Основная погрешность |
±3% |
|||
|
Погрешность при использовании растяжки |
±5% |
|||
|
Растяжка развертки |
10 раз |
|||
|
Режим работы |
автоколебательный, ждущий, ТВ-кадр, |
|||
|
Синхронизация |
Виды синхронизации: |
сигналом канала 1; |
||
|
Диапазон частот гармонического сигнала |
20 Гц … 20 МГц |
|||
|
Амплитуда внешней синхронизации |
0.2 … 10 В |
|||
|
Нестабильность синхронизации |
0.1 дел |
|||
|
Встроенный |
Форма сигнала |
импульсы прямоугольной формы (меандр) |
||
|
Амплитуда сигнала |
2±0.04 В |
|||
|
Частота |
1±0.03 кГц |
|||
|
Общие |
Размер экрана ЭЛТ |
80×100 (8×10 дел.) |
||
|
Ширина линии луча |
0.8 мм |
|||
|
Время непрерывной работы в рабочих условиях |
8 ч |
|||
|
Электропитание |
от сети переменного тока |
220 В, 50 (60) Гц |
||
|
потребляемая мощность |
50 В·А |
|||
|
Условия |
рабочая температура |
от +5 до +40 oС |
||
|
относительная влажность |
до 85% |
|||
|
время непрерывной |
8 ч |
|||
|
Габаритные размеры |
360 × 155 × 445 мм |
|||
|
Масса прибора, не более |
7.8 кг |
|||
Варианты написания:
С1171, С1 171
