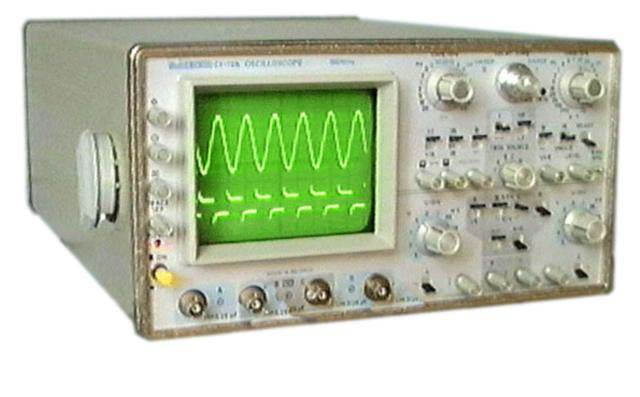

Осциллограф Белвар С1-126
Осциллограф предназначен для исследования и измерения параметров однократных и периодических электрических сигналов в полосе частот (0…100) МГц путем визуального наблюдения изображения формы на ЭЛТ.
Купить С1-126 на РадиоЛоцман.Цены — от 114 240 до 464 453 ₽ 40 МГц, 2 канала Вход внешней синхронизации ТВ-синхронизация ЭЛТ трубка большой яркости Отключаемая функция автоматического выбора уровня запуска упрощает управление Режим... | |||
| ПРОФКИП С1-126М (prof_172) | 114 240 ₽ | ||
| С1-126 | 464 453 ₽ | ||
Подробное описание
Применяется для наладки, испытаний и ремонта электронной аппаратуры в лабораторных, цеховых и полевых условиях. Могут быть использованы для научных и экспериментальных исследований в жестких условиях эксплуатации.
Имеет четыре канала тракта вертикального отклонения, которые могут работать в режиме поочередного, прерывистого и автономного режима коммутации. Сигналы в разных каналах и в разной последовательности могут суммироваться или вычисляться с последующим воспроизведением результата на экране ЭЛТ. Два канала являются основными, два других – дополнительными, предназначенными, в основном, для исследования сигналов цифровых устройств.
Осциллограф имеет две развертки: основную и задержанную. Основная развертка может работать в режиме однократного запуска. Задержанная развертка позволяет детально исследовать интересующий участок осциллограммы, а также повышает точность измерения временных параметров импульсных сигналов.
Технические характеристики С1-126
|
Параметры |
Значения |
||
|
Вертикальное |
Количество каналов |
2+2 |
|
|
Режимы отображения |
Канал А, канал В, изменение полярности сигнала в канале В. |
||
|
Полоса пропускания |
100 МГц |
||
|
Время нарастания |
3.5 нс |
||
|
Коэффициенты |
A и D |
5 мВ/дел … 5 В/дел |
|
|
В и С |
0.1 В/дел … 0.5 В/дел |
||
|
в режиме ×5 (А) |
1 мВ/дел … 1 В/дел |
||
|
Погрешность |
A и D |
±3% |
|
|
В и С |
±10% |
||
|
Входной импеданс |
1 МОм/25 пФ |
||
|
Максимальное входное |
100 В (эффективное значение) |
||
|
Горизонтальное |
Коэффициенты |
основной |
20 нс/дел … 0.2 с/дел ( плюс усилитель ×10) |
|
задержанной |
20 нс/дел … 20 мс/дел ( плюс усилитель ×10) |
||
|
Погрешность основной |
±3% |
||
|
Режимы развертки |
авто, ждущий, однократный |
||
|
Параметры |
Источники синхронизации |
канал А, канал В, канал C, канал D, внешний, от сети |
|
|
Внутренняя |
A и D |
10 Гц … 50 МГц |
|
|
В и С |
10 Гц … 100 МГц |
||
|
Внешняя синхронизация В и С |
до 100 МГц |
||
|
Режим X-Y |
Полоса частот |
20 Гц … 5 МГц (3 дБ) |
|
|
Эксплуатационные |
Экран |
100×80 мм (10×8 дел) |
|
|
Ускоряющее напряжение |
15 кВ |
||
|
Калибратор |
Форма |
Меандр |
|
|
Частота |
1 кГц |
||
|
Амплитуда |
0.6 В |
||
|
Питание |
220 В ±10% 50/60 Гц |
||
|
Диапазон рабочих температур |
–30 … +50 °С |
||
|
Потребляемая мощность |
100 В·А |
||
|
Габаритные размеры |
432 × 338 × 171 мм |
||
|
Масса |
8.5 кг |
||
