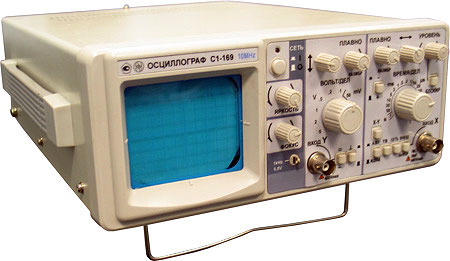

Осциллограф Электроаппарат С1-169

Габаритные размеры, мм

Число каналов

1

Полоса пропускания

0 … 10 МГц

Вертикальное
отклонение

Коэффициент отклонения

5 мВ/дел … 5 В/дел
(ступенчато соответственно
ряду чисел 1, 2, 5)

      с делителем 1:10

50 мВ/дел … 50 В/дел

Пределы
допускаемого
значения основной
погрешности

коэффициент отклонения

не более ±5%

с делителем 1:10

не более ±7%

Плавная регулировка коэффициента отклонения
от калиброванного значения

2.5 раза

Допустимое суммарное значение постоянного

и переменного напряжения при закрытом входе

400 В

Время нарастания переходной характеристики

35 нс

Входное активное
сопротивление

непосредственного входа

1 МОм

с делителем 1:10

10 МОм

Входная емкость

непосредственного входа

25 пФ

с делителем 1:10

20 пФ

Горизонтальное
отклонение

Коэффициент развертки

0.1 мкс/дел … 0.1 с/дел
(ступенчато соответственно
ряду чисел 1, 2, 5)

Плавная регулировка коэффициента развертки

от калиброванного значения

2.5 раза

Основная погрешность

±5%

Режим работы развертки

автоколебательный, ждущий,
блокировка уровня запуска

Синхронизация

Диапазон частот

20 Гц … 10 МГц

Виды синхронизации

от внутреннего источника,
от внешнего источника,
сети, телевизионным сигналом

Амплитуда внешней синхронизации

0.3 … 1 В

Нестабильность синхронизации

0.1 дел

Встроенный
калибратор

Форма сигнала

импульсы прямоугольной
формы (меандр)

Амплитуда сигнала

0.5 В

Погрешность

±2%

Частота

1 кГц

Общие
характеристики

Размер экрана ЭЛТ

36×48 мм (6×8 делений)

Ширина линии луча

0.8 мм

Электропитание

От сети переменного тока

220 В, 50 Гц

Потребляемая мощность

25 В·А

Условия
эксплуатации

Температура
окружающей среды

+5 … +40 °С

Относительная влажность
при температуре +25 °С

85%

Время непрерывной работы

8 ч

Масса

3.5 кг
