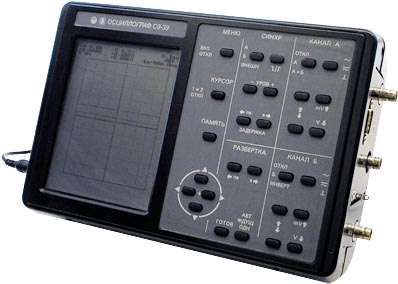

Осциллограф цифровой запоминающий МНИПИ С8-39

Параметры

Значения

Вертикальное
отклонение

Число каналов

2

Полоса пропускания:

0 … 50 МГц

Время нарастания ПХ

≤ 7.0 нс

Входной импеданс

1 ±0.03 МОм / 25 пФ

Коэффициенты отклонения

5 мВ/дел … 2 В/дел (шаг 1-2-5)

Максимальное
входное напряжение

100 В

      с делителем 1:10

250 В

Погрешность
амплитудных измерений

≤ 2%

Горизонтальное
отклонение

Частота дискретизации

50 МГц

Эквивалентная
частота дискретизации

2.5 ГГц

Коэффициенты развертки

0.01 мкс/дел … 2 с/дел (шаг 1-2-5)

Режим запуска развертки

Автоматический, ждущий, однократный
0.5 мкс/дел … 2 c/дел

Погрешность
временных измерений

≤ 1.5%

Синхронизация

Внутренняя по любому каналу,
внешняя в диапазоне частот 10 Гц…50 МГц

Режимы сбора данных

Предзапуск, послезапуск (задержка запуска) на всех
развертках, режим усреднения и накопления, запись
и хранение однократных сигналов

Цифровые измерения

Амплитудные и временные измерения между маркерами,
автоматические измерения: амплитуды импульсов с плоской
вершиной, размаха сигнала, периода и частоты следования
периодического сигнала, длительности импульса на уровне 0.5,
времени нарастания и спада импульсов между уровнями 0.1…0.9

Вывод данных

ЖК-экран - отображение сигналов, записанных в память,
отображение текущих сигналов точками или векторами

Общие
характеристики

Экран

Тип

ЖК-монохроматический

Размер

320×240 точек

Интерфейс

RS-232C

Встроенный
калибратор

Форма сигнала

Меандр

Частота

5000 Гц

Амплитуда

4 ± 0.03 В

Питание

=

12 ±3 В

~

230 ±23 В

Потребляемая мощность

15 В·А

Габаритные размеры

80 × 176 × 280 мм

Масса

3 кг

Дополнительные
возможности

Энергонезависимая память для хранения установленных режимов
работы, калибровка под управлением процессора

Условия
эксплуатации

Рабочая температура

+5 … 40 °С

Влажность

80% при 25 °С
