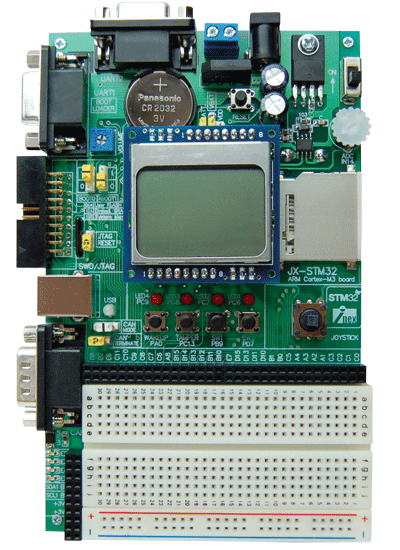

Оценочная плата Innovative Experiment IE-JX-STM32
IE-JX-STM32 – оценочная плата представляет собой полную систему для разработки на базе микроконтроллера STM32F103 на базе ядра ARM Cortex-M3.
Подробное описание
Предназначена для оценки способностей и возможностей микроконтроллера и его периферии, для быстрой разработки приложений. Платформа для этих целей имеет полноскоростной интерфейс USB 2.0, CAN 2.0 A/B совместимый интерфейс, а также I2C, SPI, UART и графический ЖК-дисплей.
На плате установлен 20-выводный JTAG-коннектор позволяя пользователям, используя различные отладочные инструменты, проводить полную отладку и разработку своих приложений. Благодаря наличию программных библиотек и примеров использования от компании STMicroelectronics значительно сокращается время разработки и оптимизируется сам процесс разработки.
Отличительные особенности:
- установлен микроконтроллер STM32F103VBT6:
- рабочая частота до 72 МГц;
- 128 КБайт Flash-память программ, 20 КБайт SRAM;
- 7-канальный DMA-контроллер;
- до 7 таймеров с настраиваемыми режимами работы;
- последовательные интерфейсы: 2×I2C, 3×USART, 2×SPI (18 Мбит/с), CAN 2.0, USB 2.0
- до 80 линий ввода/вывода;
- напряжение питания: 2.0 В – 3.6 В;
- возможность внутрисхемной загрузки кода через UART0;
- загрузчик из пользовательской Flash-памяти;
- выходной аудиоинтерфейс (установленный звуковой излучатель, усилитель ЗЧ, регулятор громкости);
- на плате установлен решулятор напряжения 3.3 В
- слот для карты памяти SD;
- установленный температурный сенсор LM75ADP;
- два канала RS232 интерфейса (разъем, драйвер);
- разъем USB 2.0;
- интерфейс CAN 2.0;
- графический LCD 128×64;
- пользовательские кнопки, джойстик, светодиоды;
- интерфейс JTAG;
- коннектор для расширения ввода/вывода;
- поле для макетирования;
Основные параметры
Параметр |
Значение |
Интерфейс подключения |
USB / JTAG / RS232 |
Ядро базового элемента |
Cortex-M3 |
Базовый компонент |
STM32F103VBT6 |
Разрядность, бит |
32 |
Вспомогательный компонент |
MAX3232 |
Целевое напряжение, В |
3.3 |
Напряжение питания, В |
9.0 – 12.0 |
Источник питания |
внешний |
Комплектация:
- отладочная плата IE-JX-STM32
- кабель RS232
- набор соединительных проводов для макетирования;
- CD диск с программным обеспечением, примерами программ, библиотеками, технической документацией.
Принципиальная схема отладочной платы
