Отладочный набор Innovative Experiment IE-SKIT PIC STATION 3
IE-SKIT PIC STATION 3 – отладочный набор, который включает в себя отладочную плату IE-PIC STATION 3, программатор PX-200, модуль LCD 16×2, блок питания.
Подробное описание
Отладочный набор поддерживает работу со многими микроконтроллерами семейства PIC.

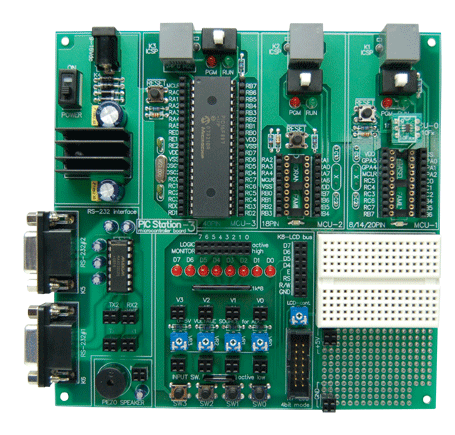

Входящая в состав набора отладочная плата имеет 40-выводный, 20-выводный и 18-выводный сокеты для установки микроконтроллеров семейства PIC16F/18F. Для разработки ПО можно использовать как IDE MPLAB компании Microchip, так и IDE компании Mikroelektronika - MikroBasic, MikroPascal, MikroC. Для программирования микроконтроллеров предусмотрены 3 разъема стандарта ICD2, что позволяет программировать одновременно 3 микроконтроллера.

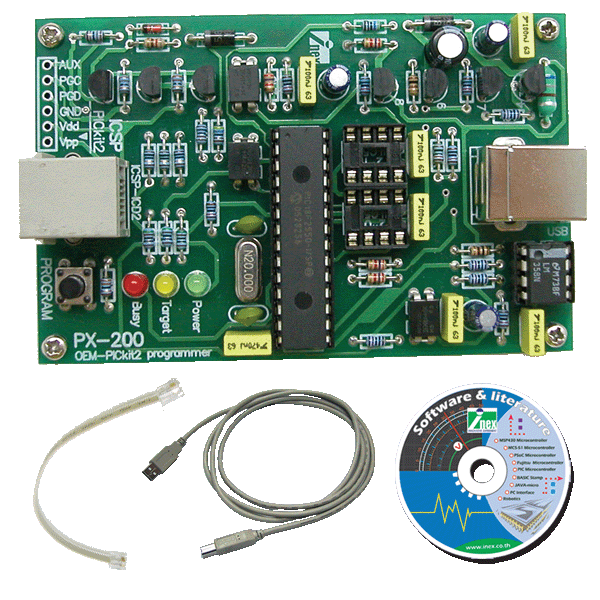

IE-PX-200 – недорогой внутрисхемный программатор для микроконтроллеров фирмы Microchip. Разъем внутрисхемного программатора совместим с MPLAB ICD2. Имеется возможность обновления прошивки программатора.
Отличительные особенности отладочной платы:
- 3 сокета для установки микроконтроллеров семейства PIC в различных корпусах;
- для каждого сокета предусмотрен разъем ICD2;
- установленные кварцевые резонаторы 20 МГц (40-выводные микроконтроллеры) и 4 МГц (20-выводные микроконтроллеры);
- все линии ввода/вывода микроконтроллеров доступны на отдельных коннекторах для каждого сокета;
- поддержка мультипроцессорных приложений;
- разъем для подключения ЖК-дисплея от 16×2 до 20×4;
- два интерфейса и драйвера RS232;
- четыре регулируемых источника напряжения для АЦП;
- 8 пользовательских светодиодов, 4 пользовательские кнопки;
- 2 типа макетного поля;
Основные параметры
Параметр |
Значение |
Отладочная плата |
|
Интерфейс подключения |
RS232 / ICD2 |
Ядро базового элемента |
PICmicro |
Базовый компонент |
PIC16F887 |
Разрядность, бит |
8 |
Целевое напряжение, В |
5.0 |
Напряжение питания, В |
5.0 |
Источник питания |
внешний |
Программатор |
|
Интерфейс |
USB |
Подключение |
RG-11 ICD2 |
Поддерживаемые устройства |
МК Microchip |
ПО поддерживающее работу |
PICkit2 |
Напряжение питания, В |
5.0 |
Источник питания |
USB |
Комплектация:
- отладочная плата IE-PIC STATION 3;
- внутрисхемный программатор IE-PX-200;
- кабель USB;
- кабель RS232;
- источник питания;

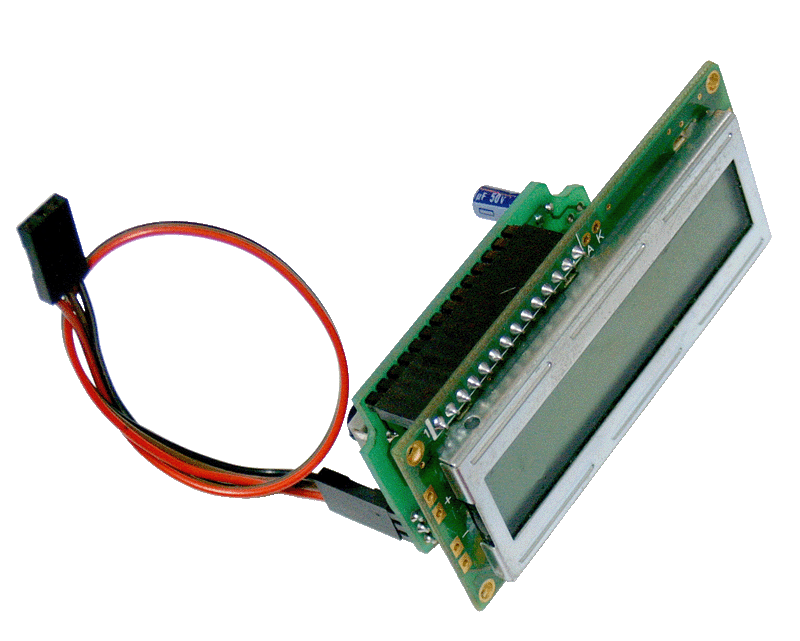

- модуль LCD 16×2;
- набор соединительных проводов;
- CD диск с ПО и документацией.
