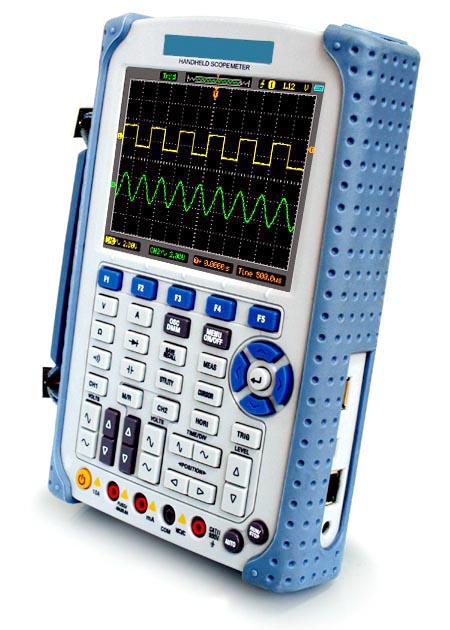

Осциллограф-мультиметр Hantek DSO1600H
Производитель | Hantek |
Серия | DSO1000 |
Модель | DSO1600H, DSO 1600H |
Осциллографы серии DSO1000
Цены
Подробное описание
Серия двухканальных цифровых запоминающих осциллографов-мультиметров (скопометров) с полосой пропускания от 60 до 600 МГц.
Основные особенности осциллографов серии 1000:
- Современный дизайн
- Отдельные клавиши для каждого канала (усиление, развертка, система синхронизации) и для мультиметра
- Цветной ЖК TFT дисплей с диагональю 5.7" со светодиодной подсветкой
- Интерфейс USB 2.0 с поддержкой подключения USB-накопителей
- Математика: БПФ, +, –, ×, /, X-Y
- Автоматические измерения до 22-х параметров одновременно
- Допусковый контроль
- Запись и воспроизведение до 1000 кадров
- Встроенный мультиметр
- Автономное питание от батарей
- Сохранение осциллограмм в форматах:
- jpg/bmp
- MS Excel/Word
Для крупных оптовых покупателей, таких как ПриСТ, Protek и др., Hantek маркирует приборы их собственными обозначениями.
Таблица соответствия обозначений находится здесь.
Технические характеристики осциллографов серии DSO1000
Характеристики осциллографа |
||||||
Параметры | Значения | |||||
|
DSO1060 |
DSO1200 |
DSO1600 |
DSO1600H |
||
Канал |
Количество каналов |
2 |
||||
Полоса пропускания |
60 МГц |
200 МГц |
600 МГц |
|||
Время нарастания |
5.8 нс |
1.7 нс |
0.58 нс |
|||
Входной |
сопротивление |
1 МОм |
||||
емкость |
15 пФ |
|||||
Коэффициент отклонения |
10 мВ/дел…5 В/дел |
1 мВ/дел…5 В/дел |
||||
Связь по входу |
Открытый, закрытый, «земля» |
|||||
Разрядность АЦП |
8 бит |
|||||
Объем памяти |
32К на один канал, 16К на два канала |
|||||
Максимальное входное напряжение |
300 В (DC+AC пик.) |
|||||
Канал |
Максимальная |
150 МГц |
500 МГц |
1 ГГц |
2 ГГц |
|
Эквивалентная |
50 ГГц |
|||||
Коэффициент развертки |
5 нс/дел… |
2 нс/дел… |
1 нс/дел… |
1 нс/дел… |
||
Точность установки |
±50 ppm |
|||||
Синхронизация |
Источник |
Кан. 1, Кан. 2 |
||||
Режимы |
По фронту, |
По фронту, |
||||
Режим X-Y |
Вход X |
Кан. 1 |
||||
Вход Y |
Кан. 2 |
|||||
Сдвиг фаз |
Не более 3° |
|||||
Измерения |
По вертикали |
Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, VbaseVpp, Vamp, |
||||
По горизонтали |
Частота, Период, Время нарастания, Время спада, |
|||||
Задержка |
Задержка 1->2 (по фронтам, по срезам) |
|||||
Курсорные измерения |
Вручную, режим «слежение», |
|||||
Математические вычисления |
Сложение, Вычитание, Умножение, Деление, БПФ |
|||||
Память |
15 форм сигнала и установок |
|||||
Режим |
Максимальное разрешение |
6000 отсчетов |
||||
Измеряемые параметры |
Напряжение, ток, сопротивление, емкость, |
|||||
Максимальное |
AC |
600 В |
||||
DC |
800 В |
|||||
Максимальный |
AC |
10 А |
||||
DC |
10 А |
|||||
Входное сопротивление |
10 МОм |
|||||
Дисплей |
Тип |
TFT LCD, 5.7" с подсветкой |
||||
Разрешение экрана |
240 (по вертикали) × 320 (по горизонтали) |
|||||
Интерфейсы |
USB |
USB 2.0 |
||||
Опции |
RS-232, LAN |
|||||
Питание |
От внешнего источника |
AC |
100 … 240 В / 50 … 60 Гц |
|||
DC |
8.5 В,1500 мА |
|||||
Время работы от батареи (Li-Ion) |
6 час |
|||||
Механические |
Габариты |
245 × 163 × 52 мм |
||||
Вес |
1.2 кг |
|||||
Прочее |
Выводы GND осциллографа и мультиметра независимы |
Характеристики мультиметра |
|||
Измеряемый параметр |
Диапазон |
Погрешность |
Разрешение |
Постоянное напряжение |
60.00 мВ |
± 1% ± 1 ед. сч. |
10 мкВ |
600.0 мВ |
100 мкВ |
||
6.000 В |
1 мВ |
||
60.00 В |
10 мВ |
||
600.0 В |
100 мВ |
||
800 В |
1 В |
||
Переменное напряжение |
60.00 мВ |
± 1% ± 3 ед. сч. |
10 мкВ |
600.0 мВ |
100 мкВ |
||
6.000 В |
1 мВ |
||
60.00 В |
10 мВ |
||
600.0 В |
100 мВ |
||
Постоянный ток |
60.00 мА |
± 1.5% ± 1 ед. сч. |
10 мкА |
600.0 мА |
± 1% ± 1 ед. сч. |
100 мкА |
|
6.000 А |
± 1.5% ± 3 ед. сч. |
1 мА |
|
10.00 А |
10 мА |
||
Переменный ток |
60.00 мА |
± 1.5% ± 3 ед. сч. |
10 мкА |
600.0 мА |
± 1% ± 1 ед. сч. |
100 мкА |
|
6.000 А |
± 1.5% ± 3 ед. сч. |
1 мА |
|
10.00 А |
10 мА |
||
Сопротивление |
600.0 Ом |
± 1% ± 3 ед. сч. |
0.1 Ом |
6.000 кОм |
± 1% ± 1 ед. сч. |
1 Ом |
|
60.00 кОм |
10 Ом |
||
600.0 кОм |
100 Ом |
||
6.000 МОм |
1 кОм |
||
60.00 МОм |
± 1.5% ± 3 ед. сч. |
10 кОм |
|
Емкость |
40.00 нФ |
± 1% ± 1 ед. сч. |
10 пФ |
400.0 нФ |
100 пФ |
||
4.000 мкФ |
1 нФ |
||
40.00 мкФ |
10 нФ |
||
400.0 мкФ |
100 нФ |
||
Внимание ! |
|||
Проверка P-N переходов |
0 В…2.0 В |
||
Прозвонка цепей |
< 30 Ом |
Основные параметры осциллографа
Параметр | Значение |
---|---|
Тип | цифровой |
Исполнение | ручной |
Число каналов | 2 |
Полоса пропускания, МГц | 600 |
Основные параметры мультиметра
Параметр | Значение |
---|---|
Тип индикации | цифровой |
Выбор пределов измерений | автоматический |
Измеряемые параметры |
|
