Отладочный набор Keil MCB1760UME
MCB1760 – отладочная набор фирмы Keil для разработки и отладки систем на базе ARM микроконтроллера LPC1768 (NXP), с ядром Cortex-M3.
Макетные платы и комплекты - ARM EVAL BOARD FOR NXP LPC1768 + ULINK-ME | |||
| MCB1760UME Keil | по запросу | ||
| MCB1760UME | по запросу | ||
| MCB1760UME | по запросу | ||
Подробное описание

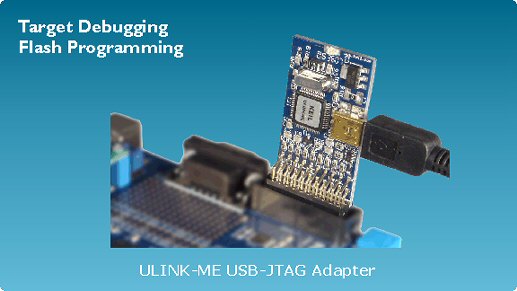

Отладочная плата имеет большой набор периферии и интерфейсов, что делает ее хорошей отправной точкой при разработке устройств на микроконтроллерах Cotex-M3. В состав набора входит USB-JTAG адаптер ULINK-ME, который кроме JTAG интерфейса, поддерживает протокол SWD (Serial Wire Debug) для отладки микроконтроллеров Cortex-M3, а также инерфейс 2-wire debug (NXP). Адаптер используется для отладки и программирования микроконтроллера.
Особенности отладочной платы:
- установленный микроконтроллер LPC1768:
- ядро микроконтроллера Cortex-M3
- тактовая частота микроконтроллера 100 МГц
- 512 KБайт Flash-памяти, 64 КБайт ОЗУ
- Ethernet 10/100 Мбит/с
- USB-device, USB-host, OTG
- 2 × CAN, набор последовательных интерфейсов
- установлен LCD QVGA TFT-дисплей;
- контроллер и порт 10/100 Ethernet;
- полноскоростной интерфейс USB2.0, USB-OTG, USB host;
- 2 канала интерфейса CAN;
- 2 последовательных интерфейса;
- интерфейс и слот для карт памяти SD/MMC;
- установлен джойстик на 5 положений, пользовательские кнопки, пользовательские светодиоды, потенциометры;
- аудиоинтерфейс (усилитель ЗЧ, динамик);
- линии ввода/вывода микроконтроллера доступны на специальном разъеме;
- коннекторы для интерфейсов: 20-выводный JTAG, 10-выводный Cortex debug, 20-выводный Cortex debug + ETM trace;
- поле для макетирования;
- питание от USB интерфейса;
- размеры 120 мм × 120 мм.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
RS232 / U-LINK |
|
Ядро базового компонента |
Cortex-M3 |
|
Разрядность, бит |
32 |
|
Базовый компонент |
LPC1768 |
|
Вспомогательный компонент |
ST3232C |
|
Целевое напряжение, В |
3.3 / 5.0 |
|
Напряжение питания, В |
5.0 |
|
Источник питания |
USB |
Комплектация:
- отладочная плата MCB1760;
- USB-JTAG адаптер ULINK-ME;
- диск с ПО, документацией.
