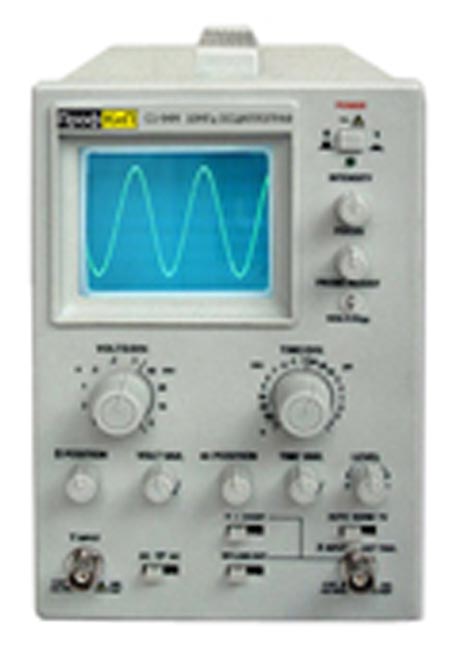

Осциллограф Профкип С1-94М

Характеристики

Параметры

Значения

Канал
вертикального
отклонения

Полоса пропускания (–3 дБ)

0…10 МГц (открытый вход)
10 Гц…10 МГц (закрытый вход)

Коэффициент отклонения (Коткл.)

10 мВ/дел…5 В/дел.

Погрешность установки Коткл.

3 %

Регулировка Коткл.

Плавное перекрытие в 2.5 раза

Время нарастания

35 нс

Входной импеданс

1 МОм (±3 %) || 30 пФ (±5 пФ)

Максимальное входное напряжение

400 В (DC + AС пик.)

Вход усилителя

Открытый (DC), закрытый (АС), заземленный (GND)

Канал
горизонтального
отклонения

Коэффициент развертки (Кразв.)

0.1 мкс/дел…0.1 с/дел.

Погрешность установки Кразв.

3%

Регулировка Кразв.

Плавное перекрытие в 2.5 раза

Синхронизация

Источники синхронизации

Внутренний, сеть, внешний

Режимы запуска развертки

Автоколебательный, ждущий, ТВ

Чувствительность

Внутренняя – 1 дел.;
внешняя – 0.3 В;
ТВ – 2 дел.

Уровень внешней синхронизации

До 400 В (DC + AС пик.)

Вход внешней синхронизации

1 МОм (±3 %) / 20 пФ (±5 пФ)

X-Y вход

Полоса пропускания (–3 дБ)

0…1 МГц (открытый вход)
10 Гц…1 МГц (закрытый вход)

Коэффициент отклонения

Вход Х: 0.2 В/дел…0.5 В/дел

Разность фаз усилителей X, Y

3° в диапазоне 0…50 кГц

Калибратор

Фома сигнала

Меандр

Частота сигнала калибровки

1 кГц (2 %)

Уровень сигнала калибровки

0.5 В п-п (±2%)

ЭЛТ

Размер экрана

Диагональ 3”; площадь 8×10 дел. (1дел. = 6 мм)

Напряжение ускорения

1.3 кВ

Цвет свечения

Зеленый

Общие данные

Напряжение питания

220 В (±10 %); (50±2) Гц

Габаритные размеры

130 × 190 × 270 мм

Масса

3 кг
