Отладочный набор IAR KSK-STM32F107VC
KSK-STM32F107VC– набор фирмы IAR для разработки и отладки систем на базе 32-битного микроконтроллера STM32F107VC с ядром Cortex-M3.
| KSK-STM32F107VC | по запросу | ||
Подробное описание

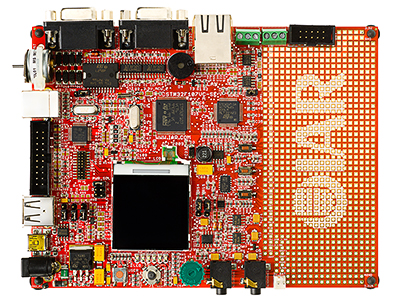

Отладочная плата с установленным микроконтроллером дополнительно содержит USB-JTAG-конвертера J-LINK, предназначенного для внутрисхемной отладки и программирования микроконтроллеров с ARM-ядром.
Отличительные особенности:
- установлен микроконтроллер STM32F107VC:
- 32-битное ядро Cortex-M3, рабочая частота до 72 МГц
- 256 КБайт флэш-памяти программ, 64 КБайт ОЗУ
- контроллер прерываний;
- 12-канальный DMA контроллер;
- интегрированный контроллер 10/100 Ethernet MAC;
- контроллер USB 2.0 OTG/Host/Device;
- 2 канальный контроллер CAN интерфейса;
- четыре 16-битных таймера с входами захвата, выходами сравнения, ШИМ, входом для квадратурного энкодера;
- 16-битный ШИМ для управления двигателем;
- два 12-битных АЦП (16 каналов);
- два 12-битных ЦАП;
- интерфейсы I2C, SPI;
- уникальный ID;
- 80 линий ввода/вывода общего назначения;
- установлен LCD 132×132, цветовое разрешение 12 бит, подсветка;
- установлен шаговый двигатель;
- температурный сенсор, акселерометр;
- аудиоинтерфейс (выход, вход, звуковой излучатель);
- порт и драйвер RS232;
- порт Ethernet;
- разъем JTAG/SWD, ETM v3 для отладки и программирования;
- 3-выводные коннекторы с сигналами интерфейса CAN;
- USB Host, USB OTG коннекторы;
- четыре пользовательских светодиода, пользовательские кнопки, джойстик, потенциометр;
- коннектор расширения;
- область для макетирования;
- интегрирован IAR J-Link конвертер USB-JTAG:
- поддерживаемая скорость загрузки до 600 Кбит/с;
- максимальная скорость JTAG интерфейса 12 МГц;
- максимальная скорость SWD интерфейса 4.5 МГц;
- автоматическое определение скорости;
- возможность мониторинга всех сигналов интерфейса JTAG, возможность измерения целевого напряжения;
- интеграция с IAR Embedded Workbench.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
USB / ARM-JTAG / J-LINK |
|
Ядро базового компонента |
Cortex-M3 |
|
Разрядность, бит |
32 |
|
Базовый компонент |
STM32F107VC |
|
Вспомогательный компонент |
STM32F103C8T |
|
Целевое напряжение, В |
3.3 / 5.0 |
|
Напряжение питания, В |
5.0 |
|
Источник питания |
внешний / USB |
Комплектация:
- отладочная плата KSK-STM32F107VC с адаптером USB J-Link;
- USB-кабель;
- CD с программным обеспечением EWARM от IAR, IAR PowerPac, IAR VisualSTATE.
Принципиальная схема отладочной платы
