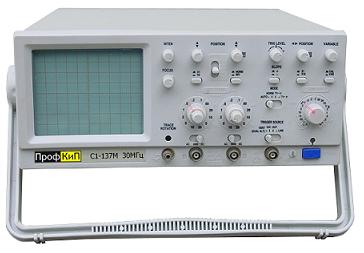

Осциллограф Профкип С1-137М

Параметры

Значения

Канал
вертикального
отклонения

Полоса
пропускания
(–3 дБ)

Открытый вход

0…30 МГц

Закрытый вход

10 Гц…30 МГц

Усиление ×5

0…30 МГц

Коэффициент отклонения (Коткл.)

5 мВ/дел…20 В/дел (шаг 1-2-5), усиление ×5 (только канал 1)

Максимальная чувствительность

1 мВ/дел. при усилении ×5 (только канал 1)

Погрешность установки Коткл.

±3 % (±5 % при усилении ×5)

Регулировка Коткл.

Плавное перекрытие в 2.5 раза

Время нарастания

< 17.5 нс

Входной импеданс

1 МОм (±3%) / 30 пФ (±5 пФ)

Максимальное входное напряжение

400 В (DC + AС пик.)

Вход усилителя

Открытый (DC), закрытый (АС), заземленный (GND)

Режимы работы

Канал 1, канал 2, канал 2 инвертированный, каналы 1+2,
каналы 1 и 2 прерывисто или поочередно

Выход канала 1

25 мВ/дел на 50 Ом; 20 Гц…10 МГц (–3 дБ)

Канал
горизонтального
отклонения

Коэффициент развертки (Кразв.)

0.2 мкс/дел…0.2 с/дел (шаг 1-2-5), растяжка ×10

Максимальная скорость развертки

20 нс/дел. при растяжке ×10

Погрешность установки Кразв.

±3 % (±5 % при растяжке ×10)

Синхронизация

Источники синхронизации

Поочередно КАН1 и КАН2, КАН1, сеть, внешний

Режимы запуска развертки

Автоколебательный, ждущий, ТВ (кадр, строка)

Фильтры синхронизации

Связь по переменному току

Чувствительность

Внутренняя: 0.5 дел. (20 Гц…2 МГц); 1.5 дел. (2…20 МГц)
Внешняя: 0.2 В пик-пик (< 2 МГц); 0.8 В пик-пик (> 2 МГц)
ТВ: 1 дел. (внутр.); 1 В пик-пик (внеш.)

Уровень внешней синхронизации

До 400 В

Вход внешней синхронизации

1 МОм (±3 %) / 25 пФ (±5 пФ)

X-Y вход

Вход

X – канал 1; Y – канал 2

Полоса пропускания (–3 дБ)

0…500 кГц

Коэффициент отклонения

Вход Х: 5 мВ/дел … 20 В/дел (±5%)

Разность фаз усилителей X, Y

< 30° в диапазоне 0 … 50 кГц

Z-вход

Частотный диапазон

0…2 МГц

Входной уровень

5 В пик-пик (сигнал отриц. полярности усиливает свечение)

Макс. входное напряжение

30 В (DC + AC пик.)

Входное сопротивление

20…30 кОм

Калибратор

Фома сигнала

Меандр

Частота сигнала калибровки

1 кГц (±2 %)

Уровень сигнала калибровки

0.5 В пик-пик (±2%)

ЭЛТ

Размер экрана

Диагональ 6”; площадь 8×10 дел. (1 дел. = 10 мм)

Напряжение ускорения

1.9 кВ

Регулировки

Яркость, фокусировка, горизонтальное положение луча

Общие данные

Напряжение питания

115 / 230 В (±15 %), 50 / 60 Гц

Потребляемая мощность

Не более 45 Вт

Габаритные размеры

316 × 132 × 410 мм

Масса

7.8 кг

Комплект поставки

Делитель ×1 / ×10 (2), шнур питания (1), предохранитель (1)
