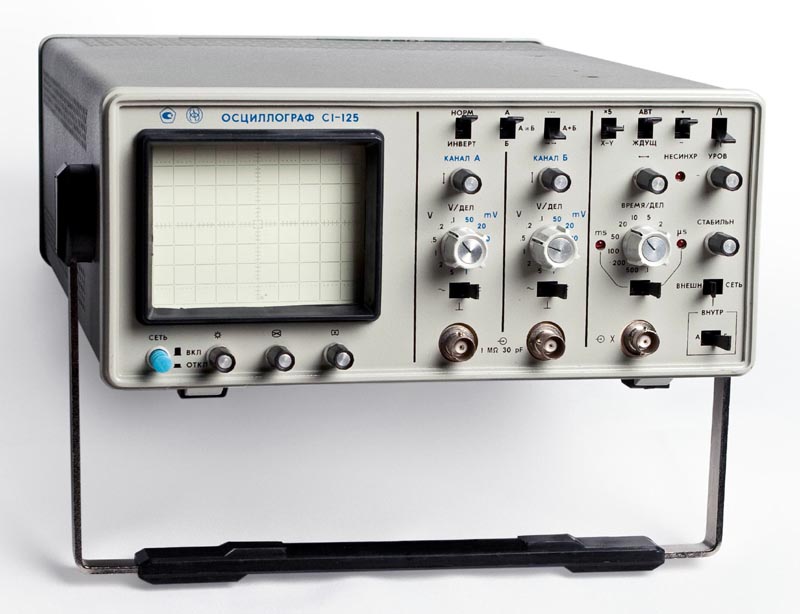

Осциллограф Электроаппарат С1-125

Параметры

Значения

Число каналов

2

Полоса пропускания

0 … 10 МГц

Вертикальное
отклонение

Коэффициент отклонения

Диапазон

1 мВ/дел … 5 В/дел
(ступенчато соответственно ряду чисел 1, 2, 5)

Основная погрешность

±4%

Максимально допустимое
суммарное значение
постоянного и переменного
напряжения

При закрытых входах

100 В

На открытом входе

90 В

С делителем 1:10

300 В

Время нарастания переходной характеристики

35 нс

Входной импеданс

1 МОм

Входная емкость

При непосредственном
входе

30 пФ

С делителем 1:10

12 пФ

Режим работы

Канал А при синхронизацииразвертки от канала А,
канал Б при синхронизации развертки от канала Б,
канал А и Б в режиме поочередной
или прерывистой коммутации,
сложение сигналов каналов А и Б,
изменение полярности сигналов канала А

Горизонтальное
отклонение

Коэффициент развертки

Диапазон

20 нс/дел … 0.5 с/дел
(ступенчато соответственно ряду чисел 1, 2, 5)

Основная погрешность

±4%

Погрешность при
использовании растяжки

±5%

Растяжка развертки

5 раз

Режим работы развертки

Автоколебательный, ждущий

Синхронизация

Диапазон частот

10 Гц … 10 МГц

Источники

Внутренняя, внешняя, сеть

Амплитуда внешней синхронизации

0.2 … 5 В

Величина изображения
(внутренняя синхронизация исследуемым сигналом)

0.8 …8 делений

Общие
характеристики

Встроенный калибратор

Форма импульсов

Прямоугольная

Амплитуда

0.6 В

Погрешность

±1%

Частота

1 кГц

Размер экрана ЭЛТ

60×80 мм (8×10 делений)

Ширина линии луча

0.8 мм

Электропитание

От сети
переменного тока

220 В, 50 Гц
220 В или 115 В, 400 Гц

Потребляемая
мощность

35 В·А

От источника
постоянного тока

27 В

Потребляемая
мощность

21 Вт

Условия эксплуатации

Температура
окружающей среды

–30 … +50 °С

Относительная влажность
при температуре +25 °С

98%

Атмосферное давление

400 …780 мм рт. ст.

Время непрерывной работы

16 ч

Габаритные размеры

285 × 120 × 385 мм

Масса

4.9 кг
