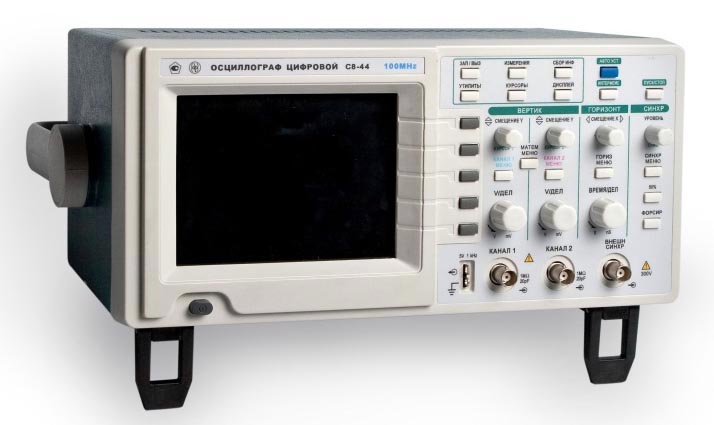

Осциллограф Электроаппарат С8-44

Параметры

Значения

Число каналов

2

Полоса пропускания

Для периодического сигнала

0 … 100 МГц

Для однократного сигнала

0 … 5 МГц

Частота дискретизации

100 Мвыб/с

Коэффициенты
отклонения каналов (Коткл)

Диапазоны

2 мВ/дел … 5 В/дел
(в последовательности 1; 2; 5)

Основная
погрешность

При непосредственном
входе

±4 %

С делителем 1:10

±6 %

Виды цифровых измерений

Измерение напряжения между курсорами;
автоматическое измерение размаха сигналов;
автоматическое измерение среднеквадратического значения синусоидальных сигналов;
автоматическое измерение среднего значения периодических сигналов
(погрешность измерения не нормируется);
измерение временного интервала между двумя курсорами;
автоматическое измерение периода и частоты периодических сигналов.

Основная абсолютная погрешность цифрового измерения напряжения
в опорном диапазоне частот до 5 МГц

±(0.04Uизм+0.05 Коткл), В

Время нарастания переходной характеристики

3.5 нс

Режимы работы

Наблюдение сигналов в каналах 1 и 2;
наблюдение суммы сигналов каналов 1 и 2;
инвертирование сигналов в канале 2

Параметры
входа
каждого из
каналов

При
непосредственном
входе

Активное
входное
сопротивление

При коэффициенте
отклонения
2 мВ/дел…0.2 В/дел

(1±0.03) МОм

При коэффициенте
отклонения
0.5 В/дел…5 В/дел

(1±0.06) МОм

Входная емкость

20 пФ

С пробником-
делителем
1:1/1:10
в положении «×10»

Активное входное сопротивление

(10±0.3) МОм

Входная емкость

22 пФ

С пробником-
делителем
1:1/1:10
в положения «×1»

Активное
входное
сопротивление

При коэффициенте
отклонения
2 мВ/дел…0.2 В/дел

(1±0.03) МОм

При коэффициенте
отклонения
0.5 В/дел…5 В/дел

(1±0.06) МОм

Входная емкость не более

150 пФ

Горизонтальное отклонение

Режимы запуска

Автоколебательный;
ждущий;
однократный (при коэффициентах
развертки от 250 нс/дел до 5 с/дел).

Коэффициент развертки (Кразв)

5 нс/дел до 5 с/дел
(в последовательности 1; 2.5; 5.)

Синхронизация

Виды синхронизации

от сигнала в канале 1 ( канал 2)
в одноканальном режиме;
от сигнала в канале 1 (канал 2)
в двухканальном режиме;
от внешнего сигнала;
от сети.

Электропитание

От сети переменного тока

220 В, 50(60) Гц

Потребляемая мощность

35 В·А

Напряжение индустриальных
радиопомех, создаваемых
осциллографом, не более

На частотах от 0.15 до 0.5 МГц

66 дБ

На частотах от 0.5 до 30 МГц

60 дБ

Общие характеристики

Тип индикатора

Цветной ЖКИ 145 мм по диагонали

Размеры внутренней сетки,
формируемой прибором

10×8 дел

Количество элементов изображения

320×240

Память на канал

25 кбайт

Число разрядов АЦП

8

Условия
эксплуатации

Рабочая температура
окружающей среды

+5 … +40 °С

Относительная влажность
воздуха
при температуре +25 °С

до 90%

Атмосферное давление

630 … 800 мм рт.

ст

Габаритные
размеры

Прибора

350 × 160 × 190 мм

Упаковки

435 × 250 × 310 мм

Масса

Прибора

3.6 кг

Прибора в упаковке

5 кг
