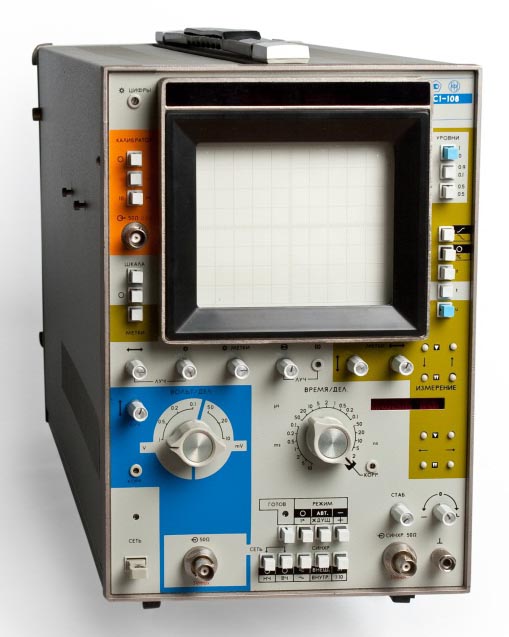

Осциллограф Электроаппарат С1-108
Осциллограф универсальный С1-108 предназначен для исследования формы непрерывных и импульсных сигналов, в том числе редко повторяющихся и однократных, в диапазоне напряжений от 20 мВ до 25 В и в диапазоне длительностей от 7 нс до 100 мс путем визуального наблюдения и фотографирования.
Осциллограф C1 | |||
| С1-108 | 853 423 ₽ | ||
Подробное описание
Применение электронной шкалы, измерительных меток и вычислителя с выходом на цифровое табло позволяет измерять амплитудные и временные параметры сигналов с максимально возможной для осциллографов точностью.
Отсчет результатов измерений возможен как по шкале экрана ЭЛТ, так и по электронной шкале или по цифровому индикатору. Обеспечивается вычисление процентных отношений двух величин, преобразование время-частота с цифровой индикацией результатов на табло.
При непосредственном входе прибор имеет входное активное сопротивление 50 Ом при коэффициенте отражения до 10%, что обеспечивает хорошее согласование с низкоомными цепями.
Применение выносных делителей 1:10, 1:50, активного пробника позволяет обеспечить входное активное сопротивление от 500 Ом до 1 МОм и входную емкость от 4 до 1 пФ.
Технические характеристики С1-108
|
Параметры |
Значения |
||
|
Число каналов |
1 |
||
|
Полоса пропускания |
0 … 350 МГц |
||
|
Вертикальное |
Коэффициент отклонения |
1 |
|
|
Основная погрешность |
±2% |
||
|
Амплитуда |
Непосредственный вход |
20 мВ … 8 В |
|
|
Погрешность |
(1+5/n)% |
||
|
С активным пробником |
20 мВ…4 В погрешность (1+5/n)% |
||
|
С выносным делителем 1:10 |
200 мВ…10 В погрешность (1+5/n)% |
||
|
С выносным делителем 1:50 |
500 мВ…25 В погрешность (2.5+10/n)% |
||
|
где «n» – размер изображения измеряемого напряжения в делениях шкалы |
|||
|
Время нарастания |
При непосредственном входе |
1 нс |
|
|
С активным пробником |
1.5 нс |
||
|
Входное |
При непосредственном входе |
50 Ом |
|
|
С активным пробником и делителем 1:10 |
100 кОм |
||
|
С выносным делителем 1:10 |
500 Ом |
||
|
С активным пробником |
1 МОм |
||
|
С выносным делителем 1:50 |
2.5 кОм |
||
|
Входная |
При непосредственном входе |
1 пФ |
|
|
С активным пробником |
4 пФ |
||
|
С активным пробником и делителем 1:10 |
2.5 пФ |
||
|
Горизонтальное |
Коэффициент развертки |
1 нс/дел … 10 мс/дел |
|
|
Основная погрешность в диапазоне 10 нс/дел…10 мс/дел |
2% |
||
|
Погрешность в диапазоне (1 … 5) нс/дел |
4% |
||
|
Режимы работы развертки |
Автоколебательный, ждущий, |
||
|
Синхронизация |
Диапазон частот |
50 Гц … 350 МГц |
|
|
Источники |
Внутренняя, внешняя, питающая сеть |
||
|
Уровень |
В диапазоне частот |
50 Гц … 100 МГц |
8 … 80 мм |
|
100 МГц … 350 МГц |
20 …80 мм |
||
|
Нестабильность синхронизации |
(0.05+0.1/Кр.ном) делений, |
||
|
Амплитуда внешней синхронизации |
100 мВ … 3 В |
||
|
Общие |
Сигнал калибратора |
В форме меандра |
|
|
Амплитуда |
0.5 В ±0.5% |
||
|
Частота |
100 кГц ±0.1% |
||
|
Синусоидальной формы |
|||
|
Амплитуда |
0.1 В |
||
|
Частота |
100 МГц ±0.2% |
||
|
Пределы перемещения |
По вертикали |
±40 мм |
|
|
По горизонтали |
±50 мм |
||
|
Скорость записи при |
Объективом с |
2000 км/с |
|
|
Объективом с |
1200 км/с |
||
|
ЭЛТ |
Размер экрана |
80×100 мм |
|
|
Ширина линии луча |
0.8 мм |
||
|
Цвет свечения экрана |
Синий |
||
|
Индикация на цифровом табло |
Коэффициенты отклонения и развертки, |
||
|
Электропитание |
От сети переменного тока |
220 В, 50 Гц (60 Гц) |
|
|
Потребляемая мощность |
120 В·А |
||
|
Условия эксплуатации |
Температура |
+5 … +40°С |
|
|
Относительная влажность |
85% |
||
|
Время непрерывной работы |
8 ч |
||
|
Габаритные размеры |
200 × 304 × 526 мм |
||
|
Масса |
17 кг |
||
