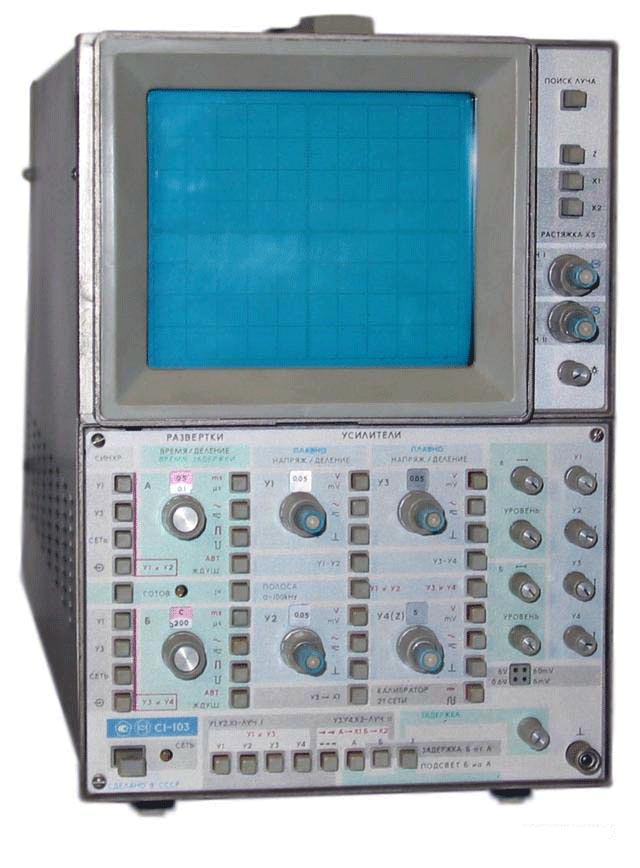

Осциллограф Электроаппарат С1-103

Параметры

Значения

ЭЛТ

Число лучей

2

Размер экрана

10 делений (120 мм) по горизонтали,
8 делений (100 мм) по вертикали

Ширина линии каждого луча I и II

Не более 1 мм при яркости свечения, удобной для
наблюдения импульсов, с длительностью фронта
100…170 нс и частотой следования не менее 1100 Гц

Коэффициент отклонения каналов У1, У2, УЗ и У4

0.05 мВ/дел.

… 20 В/дел.
соответственно ряду чисел 1, 2, 5

Плавное регулирование коэффициента отклонения

Обеспечивает увеличение коэффициента
отклонения в 2.5 раза от калиброванного значения

Максимальная амплитуда
исследуемых сигналов

При непосредственном входе

Не более 80 В

С выносным делителем 1:10

Не более 250 В

Время нарастания
ПХ каналов У1-У4

При коэффициенте отклонения 0.5 мВ/дел.
и более при непосредственном входе
и при работе с выносным делителем
с коэффициентом передачи 1:10)

Не более 35 нс

При работе с выносным делителем
с коэффициентом передачи 1:1

Не более 70 нс

При коэффициентах отклонения
0.05, 0.1 и 0.2 мВ/дел.

Не более 350 нс

Во включенном положении
переключателя «ПОЛОСА 0-100 kHz»

Не более 3.5 мкс

Выброс и неравномерность
ПХ каналов У1-У4

При непосредственном входе и с
выносным делителем на участке
времени установления

Не более ±5%

При коэффициентах отклонения
5 … 20 В/дел.

Не более 10%

Выброс ПХ в рабочих условиях применения

Не более 10%

Время установления
ПХ каждого канала

При коэффициентах отклонения 0.5 мВ/дел.
и более при непосредственном входе

Не более 150 нс

При работе с выносным делителем
с коэффициентом передачи 1:10

Не более 150 нс

При работе с выносным делителем
с коэффициентом передачи 1:1

Не более 300 нс

При коэффициентах отклонения
0.05, 0.1 и 0.2 мВ/дел.

Не более 1 мкс

Во включенном положении
переключателя «ПОЛОСА 0-100 kHz»

Не более 10 мкс

Неравномерность вершины ПХ каналов У1-У4

Не более 2%

Спад вершины ПХ каналов У1-У4 за время 1 мс при закрытых входах

Не более 5%

Дрейф лучей
на экране ЭЛТ прибора

Долговременный дрейф
(после прогрева 1 ч)

Не более 0.4 мВ

Кратковременный дрейф
(при коэффициенте отклонения
0.05 мВ/дел.)

50 мкВ

Смещение лучей при изменении напряжения питающей сети
на 10% в течение первой минуты и спустя 15 мин

Не более 0.2 мВ

Сопротивление и емкость
входов каналов
вертикального отклонения

При непосредственном входе

(1±0.03) МОм || (60 ±6) пФ

С выносным делителем
при коэффициенте передачи 1:10

(10±0.5) МОм || не более 20 пФ

С выносным делителем
при коэффициенте передачи 1:1

(1±0.03) МОм || (100±10) пФ

Допустимое суммарное значение постоянного и переменного
напряжений при закрытых входах У1-У4

Не ниже 80 В

Разность фаз между каналами вертикального и горизонтального
отклонения в режиме У3→Х1 в полосе частот 0 … 20 кГц

Не более 3°

Развертки

Режимы работы

Автоколебательный, ждущий, однократный

Коэффициенты разверток А и Б

Устанавливаются ступенями 0.1 мкс/дел. …0.5 с/дел.

с внешним блоком конденсаторов

До 5 с/дел.

Соответственно ряду чисел 1, 2, 5

Основные погрешности
коэффициентов разверток

В диапазоне 0.1 мкс/дел. … 0.5 с/дел.

Не более 4%

В диапазоне коэффициентов разверток
от 40 нс/дел. и более при использовании
растяжки в 5 раз

Не более 10%

Синхронизация

Виды синхронизации

Внутренняя (развертки А – от каналов У1, У2, УЗ,
поочередно от каналов У1 и У2 в режиме
поочередной коммутации, от сети;
развертки Б – от каналов У1, УЗ, У4,
поочередно от каналов УЗ и У4 в режиме
поочередной коммутации, от сети);
внешняя (разверток А и Б)

Диапазон частот внутренней синхронизации
при коэффициентах отклонения 0.5 мВ/дел.
и более

20 Гц …10 МГц

Внешняя синхронизация

При открытом
входе

20 Гц …10 МГц

При закрытом
входе

200 Гц …10 МГц

Импульсным
сигналом

Длительностью от 100 нс и более положительной
и отрицательной полярности

Амплитуда
сигнала синхронизации

Минимальная

Не более 0.5 В

Максимальная

Не менее 10 В

Калибратор
амплитуды и времени

Вид сигналов

Постоянное напряжение положительной полярности
или импульсы прямоугольной формы положительной
полярности с частотой повторения, равной удвоенной
частоте сети питания

Величина калибрационных сигналов

6 / 0.6 В / 60 / 6 мВ

Мощность, потребляемая от сети при номинальном напряжении

Не более 130 В·А

Условия
эксплуатации
прибора

Рабочие

Температура окружающей среды

5 … 40 °С

Относительная влажность воздуха

До 95% при температуре 30 °С

Напряжение питающей сети

~(220 ±22) В / (50 ±0.5) или (60 ±0.6) Гц
с содержанием гармоник до 5%

Предельные

Температура окружающей среды

–50 … +60 °С

Надежность

Наработка на отказ

Не менее 1000 ч

Средний срок службы

10 лет

Средний ресурс

10 000 ч

Конструктивные параметры

Габаритные размеры

Не более 541 × 200 × 304 мм

Масса

Не более 17 кг
