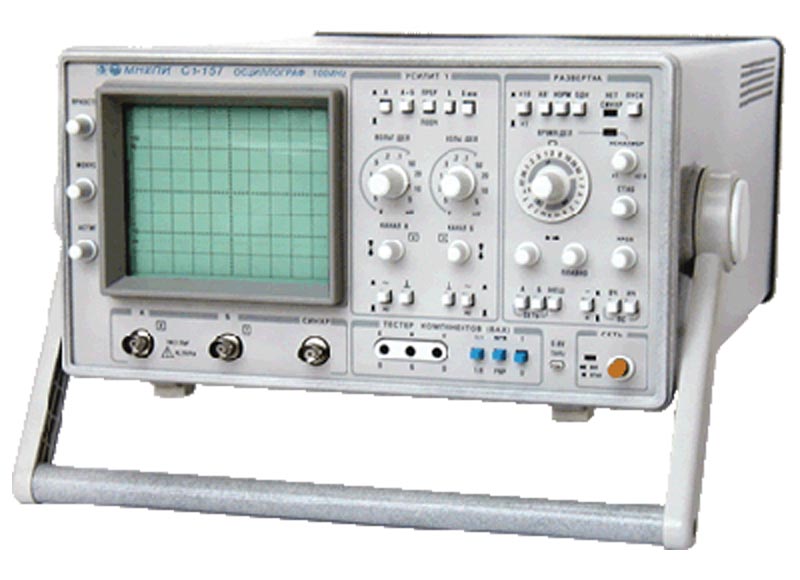

Осциллограф МНИПИ С1-157
| Производитель | МНИПИ |
| Серия | С1-157 |
| Модель | С1-157, C1-157 |
Серия осциллографов С1-157 предназначена для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0…100 МГц.
 Купить С1-157 на РадиоЛоцман.Цены — от 1 103 до 654 610 ₽5 предложений от 5 поставщиков Осциллограф С1-157 - идеальный спутник для инженеров и исследователей. Этот портативный прибор позволяет исследовать электрические сигналы в широком диапазоне частот (0-100... | |||
| С1.157 УП1 5» з/уп микросхема | 1 103 ₽ | ||
| С1.157УП1 5 | 1 500 ₽ | ||
| С1-157 | 355 133 ₽ | ||
| С1-157 Завод СВТ | по запросу | ||
Подробное описание
Кроме того, осциллографы позволяют измерять параметры двух- и трехполюсников при помощи встроенного тестера компонентов и наблюдения ВАХ полупроводниковых приборов.
При исследовании двухполюсников тестер позволяет:
- проводить измерения по ВАХ,
- проверять исправность отдельных диодов, стабилитронов (до 12 В), светодиодов, туннельных диодов, переходов Э-Б, Б-К биполярных, И-З, С-З полевых транзисторов,
- проверять исправность p-n переходов путем сравнения с аналогичными в исправной схеме,
- прозванивать цепи.
При исследовании трехполюсников:
- наблюдать выходные ВАХ биполярных транзисторов малой и средней мощности в прямом и инверсном режимах,
- определять статический коэффициент передачи в схеме с ОЭ,
- коэффициент передачи в инверсном режиме,
- напряжение Эрли,
- пробивные напряжения p-n переходов,
- по выходным ВАХ полевых транзисторов малой мощности определять начальный ток стока, напряжение отсечки, крутизну ВАХ.
Тестер удобен при входном контроле полупроводниковых приборов и подборе транзисторов в согласованные пары.
В серии три осциллографа, отличающихся дополнительными функциями:
|
Прибор |
С1-157 |
С1-157/1 |
С1-157/2 |
|
|
Тип |
Аналоговый |
Аналого-цифровой |
Аналоговый |
|
|
Дополнительные |
Тестер компонентов |
♦ |
♦ |
♦ |
|
Цифровой режим измерения |
— |
♦ |
— |
|
|
Мультиметр |
— |
— |
♦ |
|
Основные особенности осциллографов серии С1-157:
- Полоса пропускания 0…100 МГц
- Два канала
- Режим X-Y выхода с калибровкой коэффициента отклонения
- Модуляция яркости луча (Z-вход)
- Встроенный тестер компонентов
- Выход (Z-выход) положительного импульса прямого входа
- Блок цифрового преобразования сигналов (С1-157/1)
- Размер памяти 512 байт/канал (С1-157/1)
- 8 разрядов, 50 Мвыб/с (С1-157/1)
- Курсорные измерения ΔТ, ΔU (С1-157/1)
- Встроенный мультиметр: 3.5 разряда, СИД (С1-157/2)
Технические характеристики осциллографов серии С1-157
|
Характеристики осциллографа |
|||||
|
Параметры |
Значения |
||||
|
Вертикальное |
Число каналов |
2 |
|||
|
Полоса пропускания |
0 … 100 МГц |
||||
|
Коэффициенты отклонения |
5 мВ/дел … 5 В/дел (шаг 1-2-5) |
||||
|
Погрешность установки |
±3% |
||||
|
Время нарастания ПХ |
≤ 3.5 нс |
||||
|
Входной импеданс |
Без делителя |
1 МОм || 25 пФ |
|||
|
С делителем 1:10 |
10 МОм || 12 пФ |
||||
|
Входное |
С открытым входом |
≤ 90 В |
|||
|
С закрытым входом |
≤ 100 В |
||||
|
С делителем 1:10 |
≤ 250 В |
||||
|
Режимы по вертикали |
Вход открытый, закрытый, канал1, канал2, |
||||
|
Горизонтальное |
Коэффициенты развертки |
20 нс/дел … 0.2 с/дел, |
|||
|
Погрешность установки |
±4%, с растяжкой ±5% |
||||
|
Растяжка развертки |
×10 |
||||
|
Режимы развертки |
Автоколебательный, ждущий, однократный |
||||
|
Синхронизация |
Источники |
Канал 1, канал 2, сеть, внешний, фильтры ФНЧ, ФВЧ |
|||
|
Внешняя синхронизация |
100 МГц, –, 0.2…10 В |
||||
|
Задержка изображения |
Обеспечивает возможность наблюдения |
||||
|
Режим X-Y |
Полоса частот |
20 Гц…3 МГц |
|||
|
Коэффициент отклонения |
5 мВ/дел … 5 В/дел ±10% |
||||
|
Z-вход |
Частотный диапазон |
0…3 МГц |
|||
|
Входной импеданс |
100 кОм || 50 пФ |
||||
|
Экран |
80×100 мм |
||||
|
Встроенный |
Форма сигнала |
Меандр |
|||
|
Частота |
(1000 ±10) Гц |
||||
|
Амплитуда |
(0.6 ±0.006) В |
||||
|
Питание |
220 В ±10%, 50 Гц |
||||
|
Потребляемая мощность |
80 В·А |
||||
|
Условия |
Рабочая температура |
5 … 40 °С |
|||
|
Влажность |
80% при 25 °С |
||||
|
Габаритные размеры |
160 × 300 × 385 мм |
||||
|
Масса |
7 кг |
||||
|
Характеристики тестера компонентов |
||
| Параметры | Значения | |
|
Ось Х |
±12 В |
|
|
Ось Y |
±12 мА |
|
|
Тестовый ток базы |
Ступеньки |
0; 20; 40; 60; 80 мкА |
|
Коэффициент деления |
1/8 |
|
|
Тестовое напряжение З-И |
Ступеньки |
0; 2; 4; 6; 8 В |
|
Коэффициент деления |
1/8 |
|
Основные параметры осциллографа
| Параметр | Значение |
|---|---|
| Тип | аналоговый |
| Исполнение | настольный |
| Число каналов | 2 |
| Полоса пропускания, МГц | 100 |
