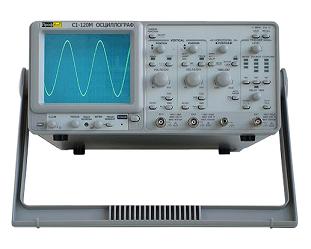

Осциллограф Профкип С1-120М

 Параметры

 Значения

Тракт
вертикального
отклонения

Коэффициенты отклонения каналов 1 и 2

5 мВ/дел … 5 В/дел
устанавливаются десятью
калиброванными ступенями

Предел допускаемого значения основной
погрешности коэффициентов отклонения
каждого канала

±3%

Время нарастания

3.5 нс

Выброс

6%

Время установления

50 нс

Дрейф луча каждого
канала на экране ЭЛТ

Долговременный дрейф

Не более 2 дел/ч

Кратковременный дрейф

Не более 0.2 дел/мин

Параметры входа
каждого канала

При непосредственном
входе

1 ±0.02 МОм || не более 25 пФ

С делителем 1:10

10 ± 0.3 МОм || 15 ±2 пФ

Допускаемое суммарное значение постоянного и
переменного напряжений при закрытых входах
каждого канала

Не более 400 В

Режимы работы

Канал 1, канал 2,
суммирование каналов 1 и 2,
коммутация каналов 1 и 2,
изменение полярности сигнала канала 2

Тракт
горизонтального
отклонения

Синхронизация
развертки

Виды синхронизации

Внешняя, от канала А, от канала Б,
от сети, TV

Диапазон частот

10 Гц … 100 МГц

Режим X-Y

Чувствительность каналов I и II

2 мВ/дел … 5 В/дел ±3%

Чувствительность по внешнему входу

0.1 В/дел ±5%

Курсорные
измерения

Функции

∆V; ∆V%; ∆VdB; ∆Т; 1/∆T; ∆T%; ∆θ

Разрешение

1/100 дел

Рабочая область

По вертикали

±3 дел

По горизонтали

±4 дел

Калибратор

Форма сигнала

Меандр

Частота

1 кГц±5%

Амплитудой

2.0 В±2%

ЭЛТ

Рабочая часть экрана

По горизонтали

100 мм (10 дел)

По вертикали

80 мм (8 дел)

Ширина линии луча

Не более 0.1 дел

Ширина линии луча
при коэффициентах отклонения 2 и 5 мВ/дел

Не более 0.3 дел

Геометрические искажения

Не более 3.5 %

Цвет свечения экрана

Зеленый

Рабочие условия
эксплуатации
осциллографа

Температура окружающей среды

10 … 35 °С

Повышенная влажность

80 % при 25 °С

Атмосферное давление

630 … 800 мм.рт.ст.

Общие
характеристики

Питание

~(220 ±22) В / (50…60) Гц

Мощность потребления

Не более 90 В·А

Габаритные размеры

Не более 310 × 150 × 455 мм

Вес

Не более 9 кг
