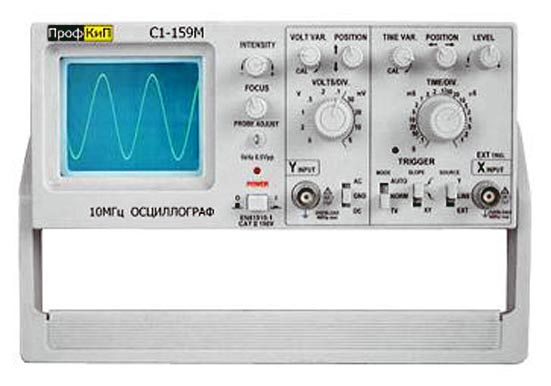

Осциллограф Профкип С1-159М

Параметры

Значения

Канал
вертикального
отклонения

Полоса
пропускания
(–3 дБ)

Открытый вход

0 … 10 МГц

Закрытый вход

10 Гц … 10 МГц

Коэффициент отклонения (Коткл.)

10 мВ/дел. … 5 В/дел.

Погрешность установки Коткл.

3%

Регулировка Коткл.

Плавное перекрытие в 2.5 раза

Время нарастания

35 нс

Входной импеданс

1 МОм ±3 %) || 30 ±5 пФ)

Максимальное входное напряжение

400 В (DC + AС пик.)

Вход усилителя

Открытый (DC), закрытый (АС), заземленный (GND)

Канал
горизонтального
отклонения

Коэффициент развертки (Кразв.)

0.1 мкс/дел. … 0.1 с/дел.

Погрешность установки Кразв.

3%

Регулировка Кразв.

Плавное перекрытие в 2.5 раза

Синхронизация

Источники синхронизации

Внутренний, сеть, внешний

Режимы запуска развертки

Автоколебательный, ждущий, ТВ

Чувствительность

Внутренняя

1 дел.

Внешняя

0.3 В

ТВ

2 дел.

Уровень внешней синхронизации

До 400 В (DC + AС пик.)

Вход внешней синхронизации

1 МОм ±3 %) || 20 ±5 пФ)

X-Y вход

Полоса
пропускания
(–3 дБ)

Открытый вход

0 … 1 МГц

Закрытый вход

10 Гц … 1 МГц

Коэффициент отклонения

Вход Х: 0.2 В/дел. … 0.5 В/дел.

Разность фаз усилителей X, Y

3° в диапазоне 0 … 50 кГц

Калибратор

Фома сигнала

Меандр

Частота сигнала калибровки

1 кГц ±2%

Уровень сигнала калибровки

0.5 В пик-пик ±2%

ЭЛТ

Размер экрана

8×10 дел. (1дел. = 6 мм)

Напряжение ускорения

1.3 кВ

Цвет свечения

Зеленый

Общие
данные

Напряжение питания

220 В ±10% / 50 ±2 Гц

Габаритные размеры

220 × 90 × 270 мм

Масса

3 кг
